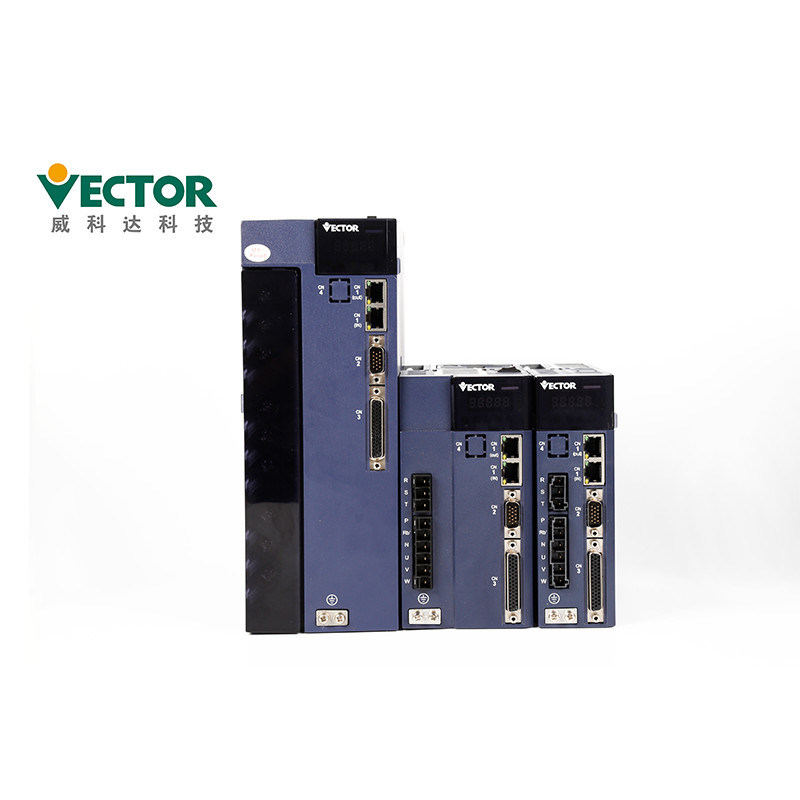

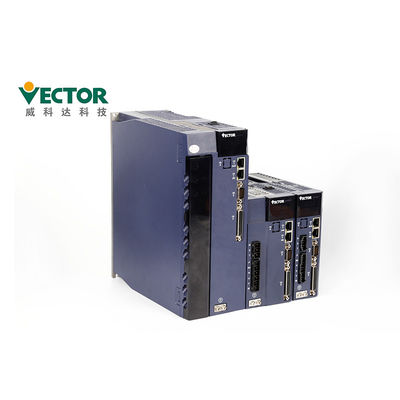

Serbest Enkoder Kablolu 380V 18.5KW Kapalı Döngü Step Sürücü

Ürün Açıklaması

Serbest Enkoder Kablolu 380V 18.5KW Kapalı Döngü AC Servo Sürücüler Sistemi

Ürün Açıklaması

Kurulum Önlemleri

● Sürücüyü kuru ve sağlam bir platform üzerine kurun.İyi havalandırma sağlayın ve

kurulum sırasında ısı dağılımı ve iyi bir topraklama sağlayın.

● Arızayı önlemek için lütfen belirtilen yönde kurun.

● Kurulum sırasında lütfen servo sürücünün belirtilen bir değerde tutulduğundan emin olun.

kabinin iç yüzeyinden ve diğer makinelerden uzak tutun, aksi takdirde yangına veya arızaya neden olabilir.

● Montaj sırasında emiş ve egzoz ağızlarını engellemeyin ve ürünün içine yabancı cisimlerin girmesine izin vermeyin,

aksi takdirde dahili bileşenlerin eskimesi nedeniyle arızaya veya yangına neden olabilir.

● Yaralanmalara neden olabileceğinden, bu ürünün üzerine veya altına ağır nesneler koymayın.

● Lütfen aşağıdaki ortamda kurun:

1. doğrudan güneş ışığı almayan yerler;

2.Ortam sıcaklığının 0 °C ile 55 °C aralığında olduğu yerler;

3. %0 ila %95 aralığında bağıl nem ve yoğuşma yok;

4.Su damlacıkları, buharlar, toz ve yağlı tozların bulunmadığı yerler;

5. Yüksek ısı cihazının bulunmadığı yerler;

6.Aşındırıcı olmayan, yanıcı gaz ve sıvı alanlar;

7. Su, yağ ve ilaç sıçraması kolay değildir;

8.radyoaktif radyasyona maruz kalmayan yerler;

9.Güçlü ve titreşimsiz yerler;

10.Elektromanyetik gürültü girişiminin olmadığı yerler.

Kablolama önlemleri

● Ana güç kaynağı için monofaze 220V kullanılmaması tavsiye edilir,

faz eksikliği nedeniyle elektrolitik kondansatöre zarar verebilir.

● Güç açıkken kablolamayı değiştirmeyin, aksi takdirde elektrik

şok veya yaralanma.

● Lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde

elektrik çarpmasına veya ürün arızasına neden olabilir.

● Lütfen kablolamayı ve güç kaynağını dikkatlice onaylayın.çıkış devresi

kablolama hataları veya farklı voltajların uygulanması nedeniyle kısa devre olabilir.

Fren, mekanik hasara veya kişisel yaralanmaya neden olabilecek yukarıdaki arıza meydana geldiğinde çalışmaz.

● Giriş güç kablosunu cihazın U, V ve W terminallerine bağlamayın.

sür.Aksi takdirde servo sürücü zarar görecektir.

● Kablolama yaparken, güç kablosunu ve sinyal kablosunu aynı borudan geçirmeyin ve birlikte demet yapmayın.

Paraziti önlemek için ikisi arasındaki mesafe 30 cm'den fazla olmalıdır.

● Sızıntıyı önlemek ve sistem parazitini azaltmak için sürücü topraklama terminali topraklanmalıdır,

ve topraklama kablosunun çapı, güç kaynağı hattıyla aynı veya üzerinde olmalıdır.

● AC güç kaynağını ve DC güç kaynağını servo üniteye bağlarken, belirtilen terminale bağlayın.

Bunun yapılmaması arızaya veya yangına neden olabilir.

● Kablolama uzunluğu için komut giriş hattı 3m'ye kadardır ve enkoder

hat 20m'ye kadar.

● Sinyal kablosu ve kodlayıcı kablosu için bükümlü çift blendajlı kablo kullanın ve

kalkanı tek bir uçla topraklayın.

●Sürücünün U, V, W terminalleri ve sürücünün U, V ve W terminalleri

motor isme göre tek tek bağlanmalıdır.Yanlış bağlanırsa, motor normal şekilde çalışamaz.

● Ortak DC bara ürünleri, basınca duyarlı dirençler ve kablolama gerektirir

güvenlidir.

● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Bile

güç kapatıldığında, servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle, güç kapatıldıktan sonra 5 dakika içinde güç terminaline dokunmayın, aksi takdirde elektrik çarpmasına neden olabilir.

● Gücü sık sık AÇMA/KAPAMA yapmayın.Gerektiğinde

gücü sürekli olarak AÇIN/KAPATIN, lütfen 1 dakika içinde bir veya daha az kontrol edin.Servo sürücünün güç kaynağı bölümünde bir kapasitör bulunduğundan, AÇIK/KAPALI güç kaynağı sırasında büyük bir şarj akımı (0,2 saniyelik şarj süresi) akar.Bu nedenle, güç sık sık açılıp/kapatılırsa, servo sürücü içindeki ana devre bileşenlerinin performansı düşecektir.

● Terminal bloğu vidaları gevşekken veya kablo gevşekken güç uygulamayın.

gevşek.Aksi takdirde yangına neden olabilir.

● Aşağıdaki konumlarda uygun koruyucu önlemleri alın, aksi takdirde

makine hasar görebilir:

1. Statik elektrik nedeniyle parazite neden olan yerler;

2. Güçlü bir elektrik alanı veya güçlü bir manyetik alan oluşturan bir yer;

3. Radyasyon radyasyonunun olabileceği yerler;

4. Yakınında güç kablosu olan bir yer.

Panel 5 düğme ve 5 dijital tüp içerir.

Beş düğmenin genel işlevleri aşağıdaki tabloda gösterilmiştir.

Diğer sorular:

S1.Uygun model nasıl seçilir?
A: Lütfen Nominal Güç, Akım, Voltaj için gereksinimlerinizi onaylayın,

Model listemize göre uygun modeli torklayın ve seçin;

S2.Programlama sistemi nasıl ayarlanır?
A: Servo sürücümüz Global İletişim protokollerini destekler: Modbus/CANopen/EtherCAT,

Lütfen sadece programlamayı deneyimlerinizi takip edin;

S3.Servo sistemimizin güç aralığı nedir?
C: Güç aralığımız 0.2-110KW arasındadır, gereksinimlerinize ulaşır;

S4.Kullandığımız kodlayıcı geri bildirim arayüzleri nedir?
C: Artımlı/kablo tasarruflu kodlayıcı gibi birden fazla Kodlayıcı geri bildirim arayüzümüz var,

17-bit/23-bit/24-bit mutlak kodlayıcı, çözücü kodlayıcı vb.

sertifikalar

1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri

ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;

3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk

standartları ve özel test yöntemleri), ulusal standart GB12668.3-2012'ye karşılık gelir.

Kalite Kontrolü:

Dört kez Üretim testi
İki Kez 24 saatTest
Göndermeden Önce 100% Muayene

Teslim Süresi ve Nakliye Yolu

1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.

2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
