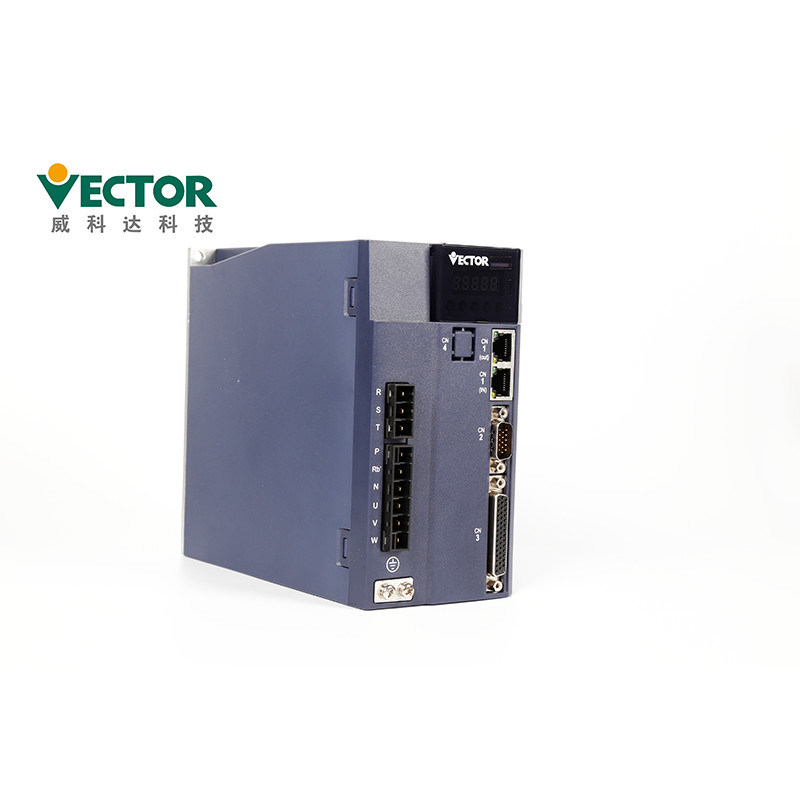

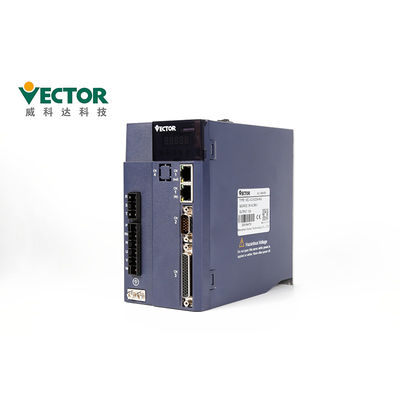

Mekanik Kol için EtherCAT 12A Çok Eksenli Servo Sürücü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VC-01233H-ME |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | T / T, Western Union, L / C |
| Yetenek temini: | 500 kit / ay |
|
Detay Bilgi |
|||
| Voltaj: | 380V | güç: | 4.3kw |
|---|---|---|---|
| Evre: | Üç faz | İletişim Protokolleri: | EtherCAT / CanOpen |
| KODLAYICI: | 2500 darbeli artımlı; | Anma akımı: | 12A |
| Giriş: | Darbe / Analog | Kontrol modu: | Konum / Tork |
| Uygulama: | mekanik kol | Ürün adı: | Srevo Sürücü Servo Motor |
| Vurgulamak: | EtherCAT Çok Eksenli Servo Sürücü,12A Çok Eksenli Servo Sürücü,12A EtherCAT Servo Sürücü |
||
Ürün Açıklaması
Mekanik Kol için EtherCAT Çok Eksenli Srevo Sürücü Servo Motor
Ürün Açıklaması
| Ürün adı | Srevo Sürücü Servo Motor |
| Marka | Vektör |
| Model numarası. | VEC-VC-01233H-ME |
| Güç | 4.3KW |
| Giriş | Darbe/Analog |
| Voltaj | 380V |
| Evre | Tek/Üç Faz |
| Anma akımı | 12A |
| İletişim Protokolleri | Modbus/CANopen/EtherCAT |
| kodlayıcı | 2500 darbe artımlı; |
Kablolama önlemleri
● Ana güç kaynağı için monofaze 220V kullanılmaması tavsiye edilir,
faz eksikliği nedeniyle elektrolitik kondansatöre zarar verebilir.
● Güç açıkken kablolamayı değiştirmeyin, aksi takdirde elektrik
şok veya yaralanma.
● Lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde
elektrik çarpmasına veya ürün arızasına neden olabilir.
● Lütfen kablolamayı ve güç kaynağını dikkatlice onaylayın.çıkış devresi
kablolama hataları veya farklı voltajların uygulanması nedeniyle kısa devre olabilir.
Fren, mekanik hasara veya kişisel yaralanmaya neden olabilecek yukarıdaki arıza meydana geldiğinde çalışmaz.
● Giriş güç kablosunu cihazın U, V ve W terminallerine bağlamayın.
sür.Aksi takdirde servo sürücü zarar görecektir.
● Kablolama yaparken, güç kablosunu ve sinyal kablosunu aynı borudan geçirmeyin ve birlikte demet yapmayın.
Paraziti önlemek için ikisi arasındaki mesafe 30 cm'den fazla olmalıdır.
● Sızıntıyı önlemek ve sistem parazitini azaltmak için sürücü topraklama terminali topraklanmalıdır,
ve topraklama kablosunun çapı, güç kaynağı hattıyla aynı veya üzerinde olmalıdır.
● AC güç kaynağını ve DC güç kaynağını servo üniteye bağlarken, belirtilen terminale bağlayın.
Bunun yapılmaması arızaya veya yangına neden olabilir.
● Kablolama uzunluğu için komut giriş hattı 3m'ye kadardır ve enkoder
hat 20m'ye kadar.
● Sinyal kablosu ve kodlayıcı kablosu için bükümlü çift blendajlı kablo kullanın ve
kalkanı tek bir uçla topraklayın.
●Sürücünün U, V, W terminalleri ve sürücünün U, V ve W terminalleri
motor isme göre tek tek bağlanmalıdır.Yanlış bağlanırsa, motor normal şekilde çalışamaz.
● Ortak DC bus ürünleri, basınca duyarlı dirençler ve kablolama gerektirir
güvenlidir.
● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Bile
güç kapatıldığında, servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle, güç kapatıldıktan sonra 5 dakika içinde güç terminaline dokunmayın, aksi takdirde elektrik çarpmasına neden olabilir.
● Gücü sık sık AÇMA/KAPAMA yapmayın.Gerektiğinde
gücü sürekli AÇIN/KAPATIN, lütfen 1 dakika içinde bir veya daha az kontrol edin.Servo sürücünün güç kaynağı bölümünde bir kapasitör bulunduğundan, AÇIK/KAPALI güç kaynağı sırasında büyük bir şarj akımı (0,2 saniyelik şarj süresi) akar.Bu nedenle, güç sık sık açılıp/kapatılırsa, servo sürücü içindeki ana devre bileşenlerinin performansı düşecektir.
● Terminal bloğu vidaları gevşekken veya kablo gevşekken güç uygulamayın.
gevşek.Aksi takdirde yangına neden olabilir.
● Aşağıdaki konumlarda uygun koruyucu önlemleri alın, aksi takdirde
makine hasar görebilir:
1. Statik elektrikten dolayı parazite neden olan yerler;
2. Güçlü bir elektrik alanı veya güçlü bir manyetik alan oluşturan bir yer;
3. Radyasyon radyasyonunun olabileceği yerler;
4. Yakınında güç kablosu olan bir yer.
Panel 5 düğme ve 5 dijital tüp içerir.
Beş düğmenin genel işlevleri aşağıdaki tabloda gösterilmiştir.
|
Diğer sorular:
S1.Uygun model nasıl seçilir?
A: Lütfen Nominal Güç, Akım, Voltaj için gereksinimlerinizi onaylayın,
Model listemize göre uygun modeli torklayın ve seçin;
S2.Programlama sistemi nasıl ayarlanır?
A: Servo sürücümüz Global İletişim protokollerini destekler: Modbus/CANopen/EtherCAT,
Lütfen sadece programlamayı deneyimlerinizi takip edin;
S3.Servo sistemimizin güç aralığı nedir?
C: Güç aralığımız 0.2-110KW'ı kapsar, gereksinimlerinize ulaşır;
S4.Kullandığımız kodlayıcı geri bildirim arayüzleri nedir?
C: Artımlı/kablo tasarruflu kodlayıcı gibi birden fazla Kodlayıcı geri bildirim arayüzümüz var,
17-bit/23-bit/24-bit mutlak kodlayıcı, çözücü kodlayıcı vb.
sertifikalar
1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri
ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;
3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk
GB12668.3-2012 ulusal standardına karşılık gelen standartlar ve özel test yöntemleri.
Kalite Kontrolü:
Dört kez Üretim testi
İki Kez 24 saatTest
Göndermeden Önce 100% Muayene
Teslim Süresi ve Nakliye Yolu
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
| miktar | 1-5 takım | 50-100 takım | 200-500 takım |
| Teslimat süresi | 3 gün içerisinde | 5-10 gün | 15-25 gün |
| Servo Sürücünün paketleme detayları | |||||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| ctn.Boyut | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
