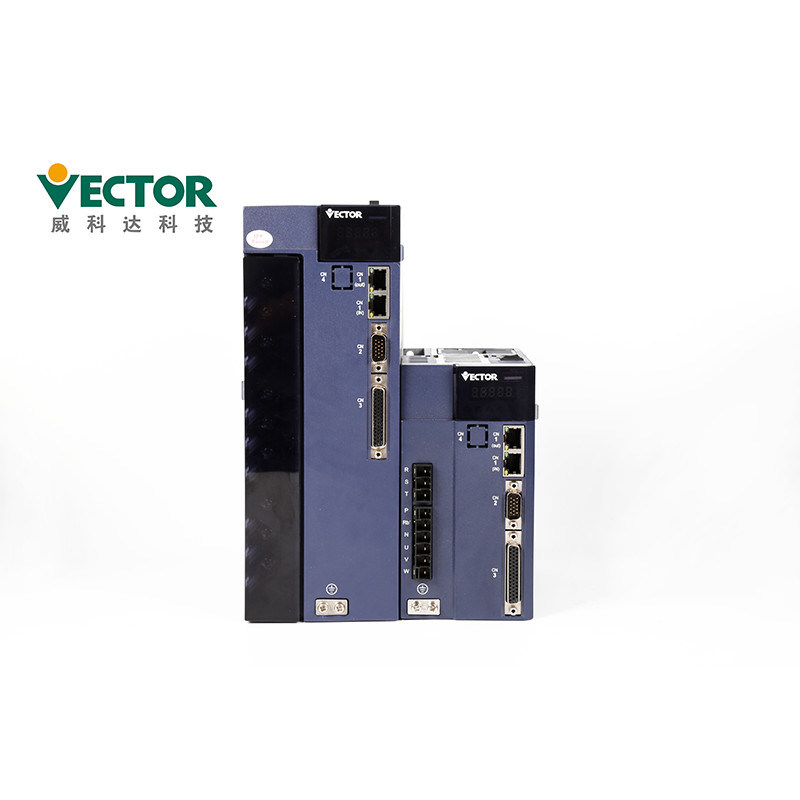

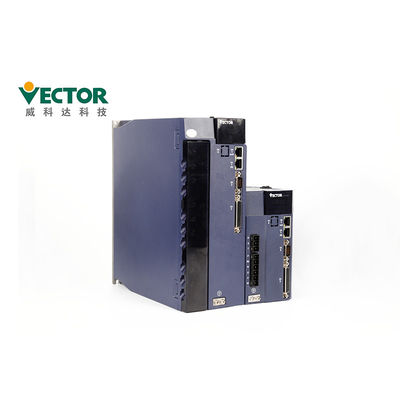

Vektör Darbe Girişi AC Servo Motor Sürücüsü Dahili Planlama Pozisyonu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VC-02733H-ME |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | T / T, Western Union, L / C |
| Yetenek temini: | 500 kit / ay |
|
Detay Bilgi |
|||
| Voltaj: | 380V | güç: | 11KW |
|---|---|---|---|
| Evre: | Üç faz | İletişim Protokolleri: | Modbus / EtherCAT / CanOpen |
| KODLAYICI: | 17/23/24 bit mutlak kodlayıcı | Anma akımı: | 27A |
| Giriş: | Nabız | Kontrol modu: | Konum / Hız / Tork |
| Uygulama: | İnşaat Makinesi | ||
| Vurgulamak: | Darbe Girişli AC Servo Motor Sürücüsü,Vektör 11KW AC Servo Motor Sürücüsü,Dahili Planlama Konumu AC Servo Sürücü |
||
Ürün Açıklaması
Vektör Darbe Girişi AC Servo Motor Sürücüsü Dahili Planlama Pozisyonu
Ürün Açıklaması
| Ürün adı | AC Servo Motor Sürücüsü |
| Marka | Vektör |
| Model numarası. | VEC-VC-02733H-ME |
| güç4 | 11KW |
| Gerilim | 380V |
| Faz | Üç faz |
| Anma akımı | 27A |
| İletişim Protokolleri | Modbus/CANopen/EtherCAT |
| kodlayıcı | 17/23/24 bit mutlak enkoder |
Servo Sürücü nasıl çalışır?Konum kontrol modeli, Hız kontrol modeli ve Trogue kontrol modeli.
| Darbe Komut Girişi | Darbe Tipi | Diferansiyel giriş, Açık kollektör |
| Frekans aralığı | Diferansiyel giriş: 0-500kHz, darbe genişliği 1us'tan büyük Açık kollektör: 0-300kHz, darbe genişliği 2.5us'tan büyük |
|
| Darbe Modu | darbe + yön;AB artıları;CW+CCW; | |
| Analog giriş | Voltaj aralığı | -10V - 10V |
| Giriş Empedansı | 10kΩ |
Servo Sürücü Açıklaması- Servo Sürücü hakkında detaylar, Servo sürücü modeli nasıl seçilir ve kurulum yapılır?
Panelde 8 adet buton ve 5 adet dijital tüp bulunmaktadır.8 düğmeden sadece 5'i kullanılabilir ve
kalan 3 düğme saklıdır.Beş düğmenin genel işlevleri aşağıdaki tabloda gösterilmiştir.
| Anahtar Adı | Tuş işlevi |
| PAR/ALM | mod değiştirme, önceki menüye dönme |
| ▲(ekle) | LED dijital tüpün yanıp sönen bit değerini artırın |
| ▼(aralık) | LED dijital tüpün yanıp sönen rakam değerini azaltın |
| DUR/RST | Yanıp sönen LED tüpünü sola hareket ettirir;yüksek veri değerini kontrol eder 5 bitten uzun;Hata sıfırlama;Fn işlevini yürütün |
| RD/Ağ | parametre değerlerini oku/yaz;fn sayfasına gir |
Kablolama önlemleri
● Ana güç kaynağı için monofaze 220V kullanılmaması tavsiye edilir,
faz eksikliği nedeniyle elektrolitik kondansatöre zarar verebilir.
● Güç açıkken kablolamayı değiştirmeyin, aksi takdirde elektrik
şok veya yaralanma.
● Lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde
elektrik çarpmasına veya ürün arızasına neden olabilir.
● Lütfen kablolamayı ve güç kaynağını dikkatlice onaylayın.çıkış devresi
kablolama hataları veya farklı voltajların uygulanması nedeniyle kısa devre olabilir.Fren, mekanik hasara veya kişisel yaralanmaya neden olabilecek yukarıdaki arıza meydana geldiğinde çalışmaz.
● Giriş güç kablosunu cihazın U, V ve W terminallerine bağlamayın.
sürmek.Aksi takdirde servo sürücü zarar görecektir.
● Kablolama yaparken, güç kablosunu ve sinyal kablosunu aynı kanaldan geçirmeyin.
boruya bağlayın ve bunları birlikte paketlemeyin.Paraziti önlemek için ikisi arasındaki mesafe 30 cm'den fazla olmalıdır.
● Sürücü toprak terminali, sızıntıyı önlemek ve
sistemin paraziti ve topraklama kablosunun çapı, güç kaynağı hattıyla aynı veya üzerinde olmalıdır.
● AC güç kaynağını ve DC güç kaynağını servo üniteye bağlarken, belirtilen terminale bağlayın.Bunun yapılmaması arızaya veya yangına neden olabilir.
● Kablolama uzunluğu için komut giriş hattı 3m'ye kadardır ve enkoder
hat 20m'ye kadar.
● Sinyal kablosu ve kodlayıcı kablosu için bükümlü çift blendajlı kablo kullanın ve
kalkanı tek bir uçla topraklayın.
●Sürücünün U, V, W terminalleri ve sürücünün U, V ve W terminalleri
motor isme göre tek tek bağlanmalıdır.Yanlış bağlanırsa, motor normal şekilde çalışamaz.
● Ortak DC bara ürünleri, basınca duyarlı dirençler ve kablolama gerektirir
güvenlidir.
● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Olsa bile
güç kapatıldığında, servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle, güç kapatıldıktan sonra 5 dakika içinde güç terminaline dokunmayın, aksi takdirde elektrik çarpmasına neden olabilir.
● Gücü sık sık AÇMA/KAPAMA yapmayın.Gerektiğinde
gücü sürekli olarak AÇIN/KAPATIN, lütfen 1 dakika içinde bir veya daha az kontrol edin.Servo sürücünün güç kaynağı bölümünde bir kapasitör bulunduğundan, AÇIK/KAPALI güç kaynağı sırasında büyük bir şarj akımı (0,2 saniyelik şarj süresi) akar.Bu nedenle, güç sık sık açılıp/kapatılırsa, servo sürücü içindeki ana devre bileşenlerinin performansı düşecektir.
● Terminal bloğu vidaları gevşekken veya kablo gevşekken güç uygulamayın.
gevşetmek.Aksi takdirde yangına neden olabilir.
● Aşağıdaki konumlarda uygun koruyucu önlemleri alın, aksi takdirde
makine hasar görebilir:
1. Statik elektrik nedeniyle parazite neden olan yerler;
2. Güçlü bir elektrik alanı veya güçlü bir manyetik alan oluşturan bir yer;
3. Radyasyon radyasyonunun olabileceği yerler;
4. Yakınında güç kablosu olan bir yer.
sertifikalar
1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri
ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;
3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk
GB12668.3-2012 ulusal standardına karşılık gelen standartlar ve özel test yöntemleri.
Kalite Kontrolü:
Dört kez Üretim testi
İki Kez 24 saatTest
Göndermeden Önce 100% Muayene
Teslim Süresi ve Nakliye Yolu
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
| Miktar | 1-5 takım | 50-100 takım | 200-500 takım |
| Teslimat süresi | 3 gün içerisinde | 5-10 gün | 15-25 gün |
| Servo Sürücünün paketleme detayları | |||||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| ctn.Boy | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
