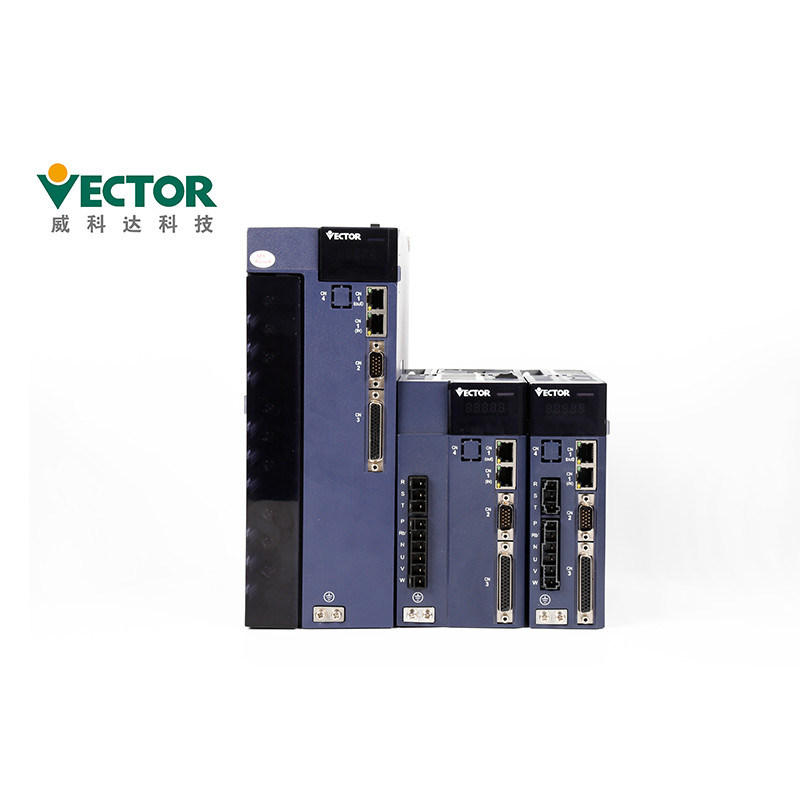

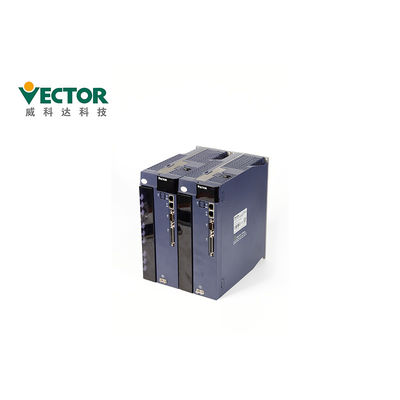

23 Bit Tamagawa Mutlak Kodlayıcı ile 380V 4KW AC Servo Sürücü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VC-00733H-ME |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | T / T, Western Union, L / C |
| Yetenek temini: | 500 kit / ay |
|
Detay Bilgi |
|||
| Voltaj: | 380V | güç: | 4kw |
|---|---|---|---|
| Evre: | Tek Faz, Üç Faz | İletişim Protokolleri: | Modbus / CANopen / EtherCAT |
| KODLAYICI: | 2500 satır Artımlı Hall Kodlayıcı | Anma akımı: | 7A |
| Giriş: | Analog / Darbe | Kontrol modu: | Konum / Hız / Tork |
| Uygulama: | yazıcı, paketleme makinesi | Sıklık: | 4KHz |
| Vurgulamak: | 380V AC Servo Sürücü,4KW AC Servo Sürücü,4KW AC Servo Sürücü |
||
Ürün Açıklaması
380V 4KW Ac Servo Sürücü Uygulaması Dikey Paketleme Makinası
Öğe Adı: AC Servo Sürücü
Güç: 4KW
Faz: Tek/Üç Faz 380V
Haberleşme Tipi: Modbus / CanOpen / EtherCAT
Kontrol Modu: Konum, Hız ve Tork Kontrol Modu
Kodlayıcı: 17/23 bit Tamagawa mutlak kodlayıcı;24 bit Nikon mutlak kodlayıcı
Ürün Açıklaması
| Ürün adı | AC Servo Sürücü |
| Marka | Vektör |
| Model numarası. | VEC-VC-00733H-ME |
| güç4 | KW |
| Voltaj | 380V |
| Evre | Üç faz |
| Anma akımı | 7A |
| İletişim Protokolleri | Modbus/CANopen/EtherCAT |
| kodlayıcı | 23 bit Tamagawa mutlak kodlayıcı |
Servo Sürücü nasıl çalışır?Konum kontrol modeli, Hız kontrol modeli ve Trogue kontrol modeli.
| Voltaj | Kontrol modu | Tek fazlı / üç fazlı tam kontrollü düzeltme SVPWM modülasyonu |
| kodlayıcı | Enkoder Geri Beslemesi | 2500 darbe artımlı + Hall kodlayıcı; 2500 darbe artımlı; 17 bit Tamagawa mutlak kodlayıcı; 23 bit Tamagawa mutlak kodlayıcı; 24 bit Nikon mutlak kodlayıcı; |
| Darbe Komut Girişi | Darbe Tipi | Diferansiyel giriş, Açık kollektör |
| Frekans aralığı | Diferansiyel giriş: 0-500kHz, darbe genişliği 1us'tan büyük Açık kollektör: 0-300kHz, darbe genişliği 2.5us'tan büyük |
|
| Darbe Modu | darbe + yön;AB artıları;CW+CCW; | |
| Analog giriş | Voltaj aralığı | -10V - 10V |
| Giriş Empedansı | 10kΩ | |
| Maksimum Frekans | 1.5kHz | |
| DI/DO Arayüz Türü | NPN/PNP | |
| İletişim | Modbus/CANopen/EtherCAT | |
| Konum Modu | Komut Giriş Yöntemi | Darbe Komutu İç Planlama Pozisyonu > Hedef konuma, hıza, hızlanmaya ve yavaşlamaya göre planlayın zaman > Trapez hız eğrisi > Kübik hız eğrisi > Mutlak / bağıl komut modu |
| Talimat Yumuşatma Modu | Düşük Geçişli Filtreleme / Medyan Filtreleme | |
| Elektronik Dişli Oranı | N/M;(M=1~2147483647,N=1~2147483647) | |
| Tork Sınırı | Dahili Tork Sınırı / Analog Tork Sınırı | |
| İleri Besleme Tazminatı | Hız İleri Besleme / İleri Geri Besleme Tork | |
| Tork Telafisi | Sabit Tork Kompanzasyonu / Analog Tork Kompanzasyonu / Otomatik Tork Kompanzasyonu; |
|
Servo Sürücü Açıklaması- Servo Sürücü hakkında detaylar, Servo sürücü modeli nasıl seçilir ve kurulum nasıl yapılır?
 Panel 5 düğme ve 5 dijital tüp içerir.Beş düğmenin genel işlevleri aşağıdaki tabloda gösterilmiştir. |
|
| Anahtar Adı | Tuş işlevi |
| mod | mod değiştirme, önceki menüye dönme |
| ▲(ekle) | LED dijital tüpün yanıp sönen bit değerini artırın |
| ▼(aralık) | LED dijital tüpün yanıp sönen rakam değerini azaltın |
| ◄◄(kaydırma) | Yanıp sönen LED tüpünü sola hareket ettirir;yüksek veri değerini kontrol eder 5 bitten uzun;Hata sıfırlama;Fn işlevini yürütün |
| AYARLAMAK | parametre değerlerini oku/yaz |
sertifikalar
1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri
ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;
3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk
standartları ve özel test yöntemleri), ulusal standart GB12668.3-2012'ye karşılık gelir.
Teslim Süresi ve Nakliye Yolu
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
| miktar | 1-5 takım | 50-100 takım | 200-500 takım |
| Teslimat süresi | 3 gün içerisinde | 5-10 gün | 15-25 gün |
| Servo Sürücünün paketleme detayları | |||||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| ctn.Boyut | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
