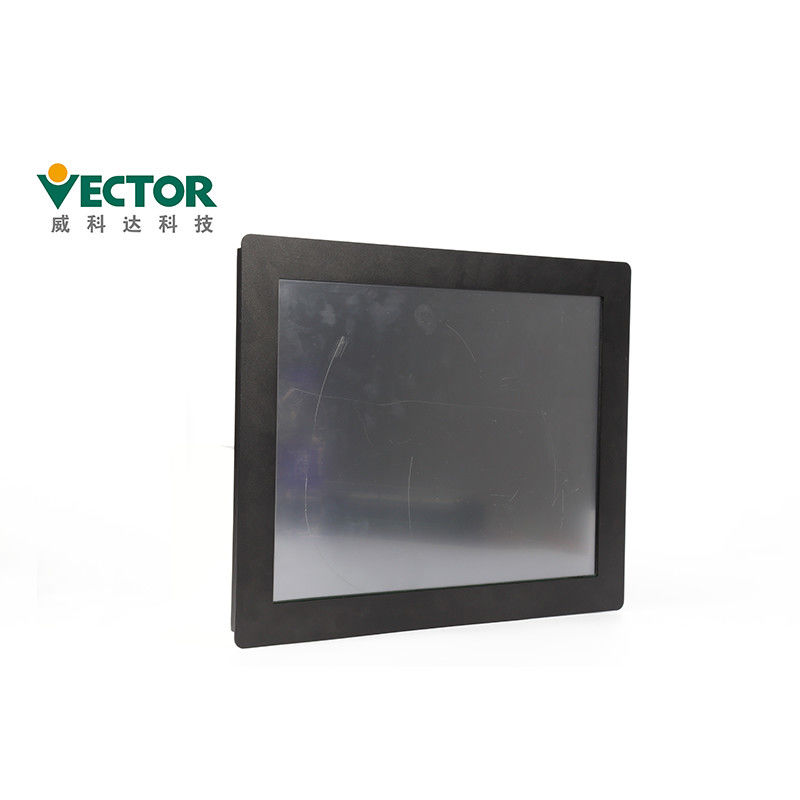

64 Eksen 15 inç HMI Kontrol Panelleri Veri Yolu 100 Mb/sn Haberleşir
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VE-MU-AH-64-CNC |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 144 * 128 * 69mm, 176 * 164 * 78mm, 316 * 164 * 78mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | 500-1000 kit / Ay |
|
Detay Bilgi |
|||
| Programlama aracı: | CODESYS programlama aracı | Dil: | IEC61131-3 Standart 6 dil |
|---|---|---|---|
| eksen: | 64 Eksen | Genişleme: | IO, Dijital, Analog, Kodlayıcı, Termokupl, Hibrit |
| Sertifikalar: | CE, FCC | İletişim Protokolleri: | EtherCAT Veriyolu |
| Sıklık: | 1.8GHz | İletişim Fonksiyonları: | RS485, Ethernet ve USB |
| Vurgulamak: | 100Mbps HMI Kontrol Panelleri,15inç HMI Kontrol Panelleri,15inç HMI Dokunmatik Panel |
||
Ürün Açıklaması
15 inç HMI, PLC, CNC, Robtics Hepsi Bir Arada ile CODESYS Programlanabilir Hareket Kontrolörü
Hareket kontrol fonksiyon bloğu PLCOPEN2.0 ile uyumludur.
15 inç HMI dokunmatik ekran ile.
64 servo eksen bağlanabilir, gerçek eksen ve sanal eksen aynı anda kontrol edilebilir,
veri yolu 100 Mbps hızında iletişim kurar, iki servo köle istasyonu arasındaki mesafe
100M ve otobüsün tüm genişleme sisteminin tam dijital IO konfigürasyonu 30.000 noktaya ulaşabilir.
Jerk işlevini destekleyin, hızlanma/yavaşlama değişim oranını ayarlayın;BufferMode işlevini destekleyin,
daha yumuşak hareket eğrisi;
Hareket kontrol fonksiyon bloğu PLCOPEN2.0'a uygundur ve daha fazla hareket kontrol fonksiyonunu genişletmiştir.
farklı uygulamalarla başa çıkmak
Ana frekans 1.8GHZ, 64 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kütüphanesi,
15 inç dokunmatik ekranlı CNC ve Robot kontrol ve algoritma kitaplığı
Ürünler Özellikler
| Ürün:% s | HMI, PLC, CNC, Robotik Hepsi Bir Arada |
| Marka | Vektör |
| Model numarası. | VEC-VE-MU-AH-64-CNC |
| eksen | 64 Eksen |
| Programlama Aracı | CODESYS programlama aracı |
| Programlama dili |
IEC61131-3 programlama dillerini destekler: FBD, LD, IL, ST,SFC ve CFC |
| Ana frekans | 1.8GHZ |
| Genişletme Üniteleri | Yerel I/O, Dijital, Analog, Enkoder, Termokupl, Hibrit |
| İletişim Protokolleri | EtherCAT Otobüsü |
IEC 61131-3 spesifikasyonunun sözdizimi, programlanabilir uygulama için bir dizi mekanizma sunar.
farklı hedef platformlarda kontrolörler.Modüler planlama ve tasarım sayesinde, şartname böler
kontrol eylemleri iki kısma ayrılır: mantıksal işlemler ve donanım eylemleri.Mantıksal kısım sözdizimini birleştirir
IEC 61131-3'te ortak bir açıklama formatında tanımlanır ve onu uygular, donanım eylemleri ise
kontrol mantığının donanımı kullanmasına izin veren, her donanım için özel bir ürün yazılımı kitaplığı ile tasarlanmıştır
Her hedef platformdaki kaynaklar.Bu tasarım, farklı kontrol çiplerinin kontrol eylemlerini yürütmesine izin verir
IEC 61131-3 sözdiziminde tasarlanmıştır ve tasarımcıların kullanmak için yalnızca IEC 61131-3 sözdizimini öğrenmeleri gerekir
programlanabilir kontrolör tasarımı için desteklenen kontrol çipleri.IEC 61131-3 standardı, altı
standart programlama dilleri:
(Talimat Listesi,IL)
(Merdiven Şeması,LD)
(Fonksiyon Blok Şeması,FBD)
(Yapılandırılmış Metin Dili,STL)
(Sıralı Fonksiyon Tablosu,SFC)
(Sürekli Fonksiyon Tablosu,CFC)
VE hareket kontrolörü, PLCopen'i tam olarak destekleyen CODESYS programlama platformunu kullanır.
spesifikasyon ve kullanıcının birçok standart fonksiyon kitaplığına başvurmasına izin verir;üst düzey dil
programlama yöntemi, PLC üreticilerinin ve kullanıcılarının kendi tescilli yazılımlarını geliştirmelerini kolaylaştırır
fonksiyon blokları ve talimat kitaplıkları ve sektöre özgü oluşturmak için benzer kontrol programlarını ödünç almak
Kullanıcının programlama verimliliğini önemli ölçüde artırabilen "süreç paketleri".
CODESYS Yazılımı:
CODESYS yazılımı, VE'nin geliştirilmesi ve uygulanması için standart bir yazılımdır.
programlanabilir hareket kontrol ürünleri.CODESYS yazılım platformu VE sağlar
tam konfigürasyon, programlama, hata ayıklama, izleme özelliklerine sahip kontrolörler
ortamı, esnek ve güçlü IEC dilini işlemek için özgür.
codeSYS yazılımı, mühendislik ve ekipmanların yönetimini sağlar,
VE denetleyici ürünleri için aşağıdaki yapılandırmaları sağlar:
1. CPU yapılandırması;
2. G/Ç modülü yapılandırması;
3. EtherCAT veri yolu;
4. ModbusRTU/ModbusTCP veri yolu;
5. Standartlaştırılmış programlama (IEC61131-3 uyumlu).
6. Altı programlama dilinin tümünü destekler: Yapılandırılmış Metin (ST), İşlev Bloğu Tablosu
7. (FBD), Komut Listesi (IL), Keystone (LD), Sıralı Fonksiyon Haritası (SFC) ve
8. IEC61131-3 Genişletilmiş Programlama Dili Sürekli İşlev Haritası (CFC)
9. Esnek ve kapsamlı özellik blok kitaplıkları ve kullanıcı tanımlı kitaplıkları destekler
10. Çevrimdışı simülasyon işlevi, PLC donanımını bağlamanıza gerek yoktur, program simülasyon hata ayıklamasını tamamlayın
11. Akıllı hata ayıklama hatası kontrol işlevi
12. Hataları derleyin, programlama hatalarını hızla bulun ve günlükleri tanılayın
13. Örnek izleme
14. Proses değişkeninin zaman serisi grafiği oluşturulur
Ürün Modelleri:
| VEC-VE-MU-AH-08-CNC | Ana frekans 0.6GHZ, 8 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kitaplığı, CNC ve Robot kontrol ve algoritma kitaplığı, 15 inç dokunmatik ekranlı |
| VEC-VE-MU-AH-16-CNC | Ana frekans 1.0GHZ, 16 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kitaplığı, CNC ve Robot kontrol ve algoritma kitaplığı, 15 inç dokunmatik ekranlı |
| VEC-VE-MU-AH-32-CNC | Ana frekans 1.6GHZ, 32 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kitaplığı, CNC ve Robot kontrol ve algoritma kitaplığı, 15 inç dokunmatik ekranlı |
| VEC-VE-MU-AH-64-CNC | Ana frekans 1.8GHZ, 64 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kitaplığı, CNC ve Robot kontrol ve algoritma kitaplığı, 15 inç dokunmatik ekranlı |
Genişletme Üniteleri
EtherCAT bus birleştirici, dijital giriş çıkış genişletme modülü, analog giriş çıkışı
genişletme modülü, termokupl genişletme modülü, kodlayıcı (prob işlevli,
AB faz diferansiyel darbesi gönderebilir) genişletme modülü, hibrit genişletme modülü.
16 noktalı DI girişi, 16 noktalı DO çıkışı (genişletilebilir 2 yollu kodlayıcı sayısı)
giriş ve çıkış NPN veya PNP olabilir
| Ödeme şartları | |||||
| Örnekler: Western Union tarafından teslimattan önce 100%. | |||||
| Toplu Siparişler: T/T veya Western Union ile gönderilmeden önce %30 depozito, %70. | |||||
| Üretim süresi | |||||
| Küçük siparişler 3-5 iş günü | |||||
| Üretim kapasitesi ayda 1000 kite ulaşabilir. | |||||
Paketleme ve Nakliye
| Motion Controller'ın paketleme detayları | |||||
| Ürün:% s | VA Hareketi | VA Genişletme | VE Hareket | VE Genişletme(32) | VE Genişletme(76) |
| ctn.Boyut | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Teslimat süresi
| miktar | 1-5 takım | 50-100 takım | 200-500 takım |
| Teslimat süresi | 3 gün içerisinde | 5-10 gün | 15-25 gün |
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
Kalite Kontrolü:
Sertifikalar:
VE serisi Motion controller için CE ve FCC sertifikalarımız var.
Bizimle iletişime geçin
