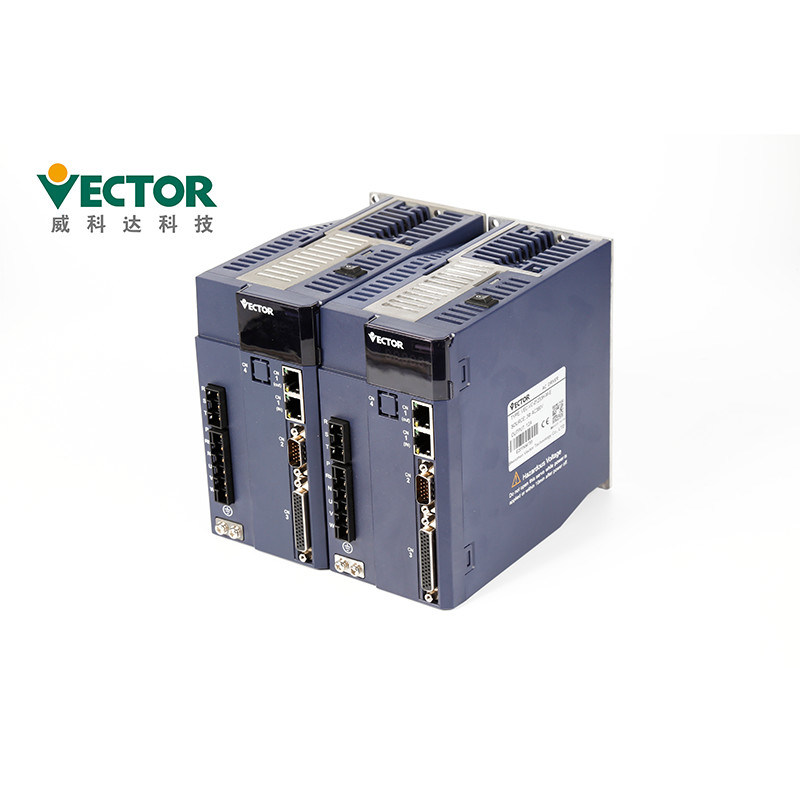

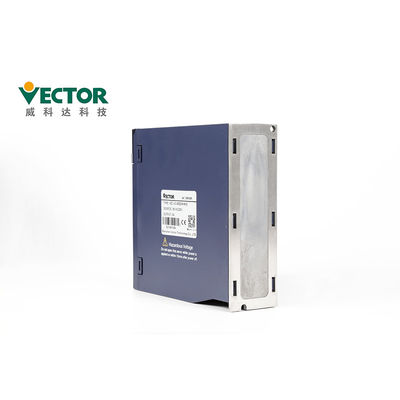

A4n Standart Evrensel Servo Sürücü EtherCAT 200W 400W 750W 1kw 1.5kw
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VC-00323H-ME |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | T / T, Western Union, L / C |
| Yetenek temini: | 500 kit / ay |
|
Detay Bilgi |
|||
| Voltaj: | 220V | güç: | 750W |
|---|---|---|---|
| Evre: | 3 Faz | İletişim Protokolleri: | Açılabilir |
| KODLAYICI: | 17 bit mutlak kodlayıcı; | Anma akımı: | 3 A |
| Giriş çıkış: | Darbe / Analog | Kontrol modu: | dönme momenti |
| Uygulama: | Yazıcı | Ürün adı: | A4n Standart Servo Sürücüler |
| Vurgulamak: | A4n Standart Evrensel Servo Sürücü,EtherCAT Evrensel Servo Sürücü,A4n Standart EtherCAT Servo Sürücü |
||
Ürün Açıklaması
A4n Standart Servo Sürücüler 200W 400W 750W 1kw 1.5kw Servo Motor Ethercat
Yüksek Torklu Hassas Servo Sürücü
Güç 75KW
Üç Fazlı 380V
CanOpen / EtherCAT
Tork Kontrol Modu
17 bit mutlak kodlayıcı;
Ürün Açıklaması
| Ürün adı | A4n Standart Servo Sürücüler |
| Marka | Vektör |
| Model numarası. | VEC-VC-00323H-ME |
| Güç | 750W |
| Giriş çıkış | Darbe / Analog |
| Voltaj | 220V |
| Evre | Üç faz |
| Anma akımı | 3 A |
| İletişim Protokolleri | CanOpen / EtherCAT |
| kodlayıcı | 17 bit mutlak kodlayıcı; |
Kurulum Önlemleri
● Sürücüyü kuru ve sağlam bir platform üzerine kurun.İyi havalandırma sağlayın ve
kurulum sırasında ısı dağılımı ve iyi bir topraklama sağlayın.
● Arızayı önlemek için lütfen belirtilen yönde kurun.
● Kurulum sırasında lütfen servo sürücünün iç kısımdan belirli bir mesafede tutulduğundan emin olun.
kabinin ve diğer makinelerin yüzeyine, aksi takdirde yangına veya arızaya neden olabilir.
| Kurulum Çevre Gereksinimler |
Atmosferik basınç | 86~106kPa |
| Orta Nem | 0~55℃ | |
| Ortam sıcaklığı | 0~90%RH | |
| IP derecelendirme | IP20 | |
| Titreşim | 0~4.9m/s^2 |
● Takarken, emme ve egzoz portlarını kapatmayın ve yabancı cisimlere izin vermeyin.
ürünün içine girmesi, aksi takdirde dahili bileşenlerin yaşlanması nedeniyle arızaya veya yangına neden olabilir.
● Yaralanmalara neden olabileceğinden, bu ürünün üzerine veya altına ağır nesneler koymayın.
● Lütfen aşağıdaki ortamda kurun:
1. doğrudan güneş ışığı almayan yerler;
2.Ortam sıcaklığının 0 °C ile 55 °C aralığında olduğu yerler;
3. %0 ila %95 aralığında bağıl nem ve yoğuşma yok;
4.Su damlacıkları, buharlar, toz ve yağlı tozların bulunmadığı yerler;
5. Yüksek ısı cihazının bulunmadığı yerler;
6.Aşındırıcı olmayan, yanıcı gaz ve sıvı alanlar;
7. Su, yağ ve ilaç sıçraması kolay değildir;
8.radyoaktif radyasyona maruz kalmayan yerler;
9.Güçlü ve titreşimsiz yerler;
10.Elektromanyetik gürültü girişiminin olmadığı yerler.
Panelde 8 adet buton ve 5 adet dijital tüp bulunmaktadır.8 düğmeden sadece 5'i kullanılabilir ve
kalan 3 düğme saklıdır.Beş düğmenin genel işlevleri aşağıdaki tabloda gösterilmiştir.
| Anahtar Adı | Tuş işlevi |
| PAR/ALM | mod değiştirme, önceki menüye dönme |
| ▲(ekle) | LED dijital tüpün yanıp sönen bit değerini artırın |
| ▼(aralık) | LED dijital tüpün yanıp sönen rakam değerini azaltın |
| DUR/RST | Yanıp sönen LED tüpünü sola hareket ettirir;yüksek veri değerini kontrol eder 5 bitten uzun;Hata sıfırlama;Fn işlevini yürütün |
| RD/Ağ | parametre değerlerini oku/yaz;fn sayfasına gir |
Kablolama önlemleri
● Ana güç kaynağı için monofaze 220V kullanılmaması tavsiye edilir,
faz eksikliği nedeniyle elektrolitik kondansatöre zarar verebilir.
● Güç açıkken kablolamayı değiştirmeyin, aksi takdirde elektrik
şok veya yaralanma.
● Lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde
elektrik çarpmasına veya ürün arızasına neden olabilir.
● Lütfen kablolamayı ve güç kaynağını dikkatlice onaylayın.Çıkış devresi nedeniyle kısa devre olabilir
kablolama hataları veya farklı voltajların uygulanması.Yukarıdaki arıza meydana geldiğinde fren çalışmaz,
mekanik hasara veya kişisel yaralanmaya neden olabilir.
● Giriş güç kablosunu cihazın U, V ve W terminallerine bağlamayın.
sür.Aksi takdirde servo sürücü zarar görecektir.
● Kablolama yaparken, güç kablosunu ve sinyal kablosunu aynı borudan geçirmeyin ve
onları birlikte.Paraziti önlemek için ikisi arasındaki mesafe 30 cm'den fazla olmalıdır.
● Sızıntıyı önlemek ve sistem parazitini azaltmak için sürücü topraklama terminali topraklanmalıdır,
ve topraklama kablosunun çapı, güç kaynağı hattıyla aynı veya üzerinde olmalıdır.
● AC güç kaynağını ve DC güç kaynağını servo üniteye bağlarken, belirtilen
terminal.Bunun yapılmaması arızaya veya yangına neden olabilir.
● Kablolama uzunluğu için komut giriş hattı 3m'ye kadardır ve enkoder
hat 20m'ye kadar.
● Sinyal kablosu ve kodlayıcı kablosu için bükümlü çift blendajlı kablo kullanın ve
kalkanı tek bir uçla topraklayın.
●Sürücünün U, V, W terminalleri ile motorun U, V ve W terminalleri tek tek bağlanmalıdır.
ismine göre.Yanlış bağlanırsa, motor normal şekilde çalışamaz.
● Ortak DC bara ürünleri, basınca duyarlı dirençler ve kablolama gerektirir
güvenlidir.
● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Güç kapatılsa bile, yüksek voltaj
servo sürücünün içinde kalabilir.Bu nedenle, güç açıldıktan sonra 5 dakika içinde güç terminaline dokunmayın.
kapatın, aksi takdirde elektrik çarpmasına neden olabilir.
● Gücü sık sık AÇMA/KAPAMA yapmayın.Gerektiğinde
gücü sürekli olarak AÇIN/KAPATIN, lütfen 1 dakika içinde bir veya daha az kontrol edin.Güç kaynağı bölümünden beri
servo sürücünün bir kondansatörü vardır, AÇMA/KAPAMA sırasında büyük bir şarj akımı (0,2 saniyelik şarj süresi) akar
güç kaynağı.Bu nedenle, güç sık sık açılıp/kapatılırsa, ana devre bileşenlerinin performansı
servo sürücünün içinde bozulacaktır.
● Terminal bloğu vidaları gevşekken veya kablo gevşekken güç uygulamayın.
gevşek.Aksi takdirde yangına neden olabilir.
● Aşağıdaki konumlarda uygun koruyucu önlemleri alın, aksi takdirde
makine hasar görebilir:
1. Statik elektrik nedeniyle parazite neden olan yerler;
2. Güçlü bir elektrik alanı veya güçlü bir manyetik alan oluşturan bir yer;
3. Radyasyon radyasyonunun olabileceği yerler;
4. Yakınında güç kablosu olan bir yer.
Aksesuarlar:
| Aksesuar adı | resim | ||
| Standart Yedek Parça | Güç terminali | |
E1, E2 yapı sürücüsüne uyum sağlayın |
| Cn3 kodlayıcı fişi | Sürücü tarafında kodlayıcı fişi | ||
| Cn4 kontrol terminali fişi | Giriş/çıkış sinyali terminalleri, kullanıcı kablolaması | ||
| Enkoder bağlantı hattı | Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın |
||
| Güç hattı | Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın |
||
| Sürücü izleme hattı | Uzaktan izleme ve ürün yazılımı güncellemesi için yazılımı bağlayın ve ayarlayın | ||
| Yedek Parça Satın Alma | USB'den RS232'ye Adaptör kablosu | Gerekirse, kendi kendine satın alma | |
| Ethernet iletişim hattı | Gerekirse, kendi kendine satın alma |
sertifikalar
1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri
ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;
3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk
standartları ve özel test yöntemleri), ulusal standart GB12668.3-2012'ye karşılık gelir.
Kalite Kontrolü:
Dört kez Üretim testi
İki Kez 24 saatTest
Göndermeden Önce 100% Muayene
Teslim Süresi ve Nakliye Yolu
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
| Servo Sürücünün paketleme detayları | |||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| ctn.Boyut | 280*208*78 | 280*208*112 | 375*290*155 |
