1500w 3000rpm AC Servo Sistem EtherCAT Bus Tipi

Ürün Açıklaması

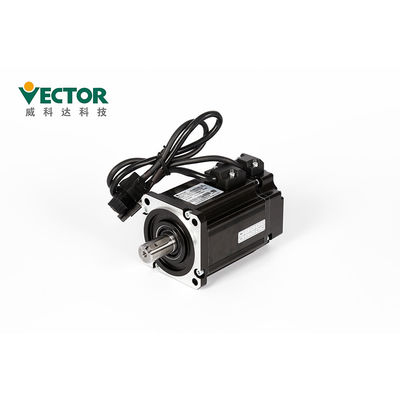

EtherCAT Bus Tipi AC Servopack 1500w Servo Sürücü ve 3000rpm Servo Motor

Daha Esnek, Daha Doğru

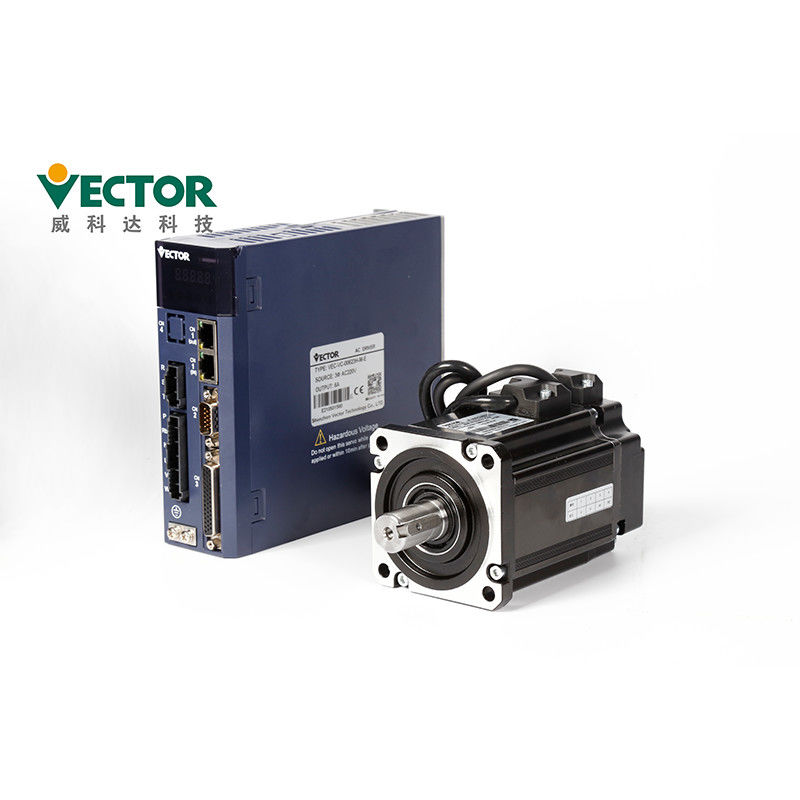

Servo Sürücü + Servo Motor

Güç Kapakları 200W-110KW

Tek/Üç Faz 220V/380V

Modbus / CanOpen / EtherCAT

Konum, Hız ve Tork Kontrol Modu

2500 satır artımlı + Hall kodlayıcı;2500 satır artımlı;17/23 bit Tamagawa mutlak kodlayıcı;
24 bit Nikon mutlak kodlayıcı

Ürün Açıklaması

Servo Sürücü Açıklaması- Servo Sürücü hakkında detaylar, Servo sürücü modeli nasıl seçilir ve kurulum nasıl yapılır?

● Sürücüyü kuru ve sağlam bir platform üzerine kurun.İyi havalandırma sağlayın ve

kurulum sırasında ısı dağılımı ve iyi bir topraklama sağlayın.

● Arızayı önlemek için lütfen belirtilen yönde kurun.

● Kurulum sırasında lütfen servo sürücüsünün belirtilen bir değerde tutulduğundan emin olun.

kabinin iç yüzeyinden ve diğer makinelerden uzak tutun, aksi takdirde yangına veya arızaya neden olabilir.

● Takarken, emme ve egzoz portlarını kapatmayın ve içine yabancı cisimler girmesine izin vermeyin.

ürün girmesine izin vermeyin, aksi takdirde dahili bileşenlerin yaşlanması nedeniyle arızaya veya yangına neden olabilir.

● Yaralanmalara neden olabileceğinden, bu ürünün üzerine veya altına ağır nesneler koymayın.

● Lütfen aşağıdaki ortamda kurun:

1. doğrudan güneş ışığı almayan yerler;

2.Ortam sıcaklığının 0 °C ile 55 °C aralığında olduğu yerler;

3. %0 ila %95 aralığında bağıl nem ve yoğuşma yok;

4.Su damlacıkları, buharlar, toz ve yağlı tozların bulunmadığı yerler;

5. Yüksek ısı cihazının bulunmadığı yerler;

6.Aşındırıcı olmayan, yanıcı gaz ve sıvı alanlar;

7. Su, yağ ve ilaç sıçraması kolay değildir;

8.radyoaktif radyasyona maruz kalmayan yerler;

9.Güçlü ve titreşimsiz yerler;

10.Elektromanyetik gürültü girişiminin olmadığı yerler.

Kablolama önlemleri

● Ana güç kaynağı için monofaze 220V kullanılmaması tavsiye edilir,

faz eksikliği nedeniyle elektrolitik kondansatöre zarar verebilir.

● Güç açıkken kablolamayı değiştirmeyin, aksi takdirde elektrik

şok veya yaralanma.

● Lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde

elektrik çarpmasına veya ürün arızasına neden olabilir.

● Lütfen kablolamayı ve güç kaynağını dikkatlice onaylayın.çıkış devresi

kablolama hataları veya farklı voltajların uygulanması nedeniyle kısa devre olabilir.fren çalışmıyor

mekanik hasara veya kişisel yaralanmaya neden olabilecek yukarıdaki arıza meydana geldiğinde.

● Giriş güç kablosunu cihazın U, V ve W terminallerine bağlamayın.

sür.Aksi takdirde servo sürücü zarar görecektir.

● Kablolama yaparken, güç kablosunu ve sinyal kablosunu aynı borudan geçirmeyin ve

onları birlikte.Paraziti önlemek için ikisi arasındaki mesafe 30 cm'den fazla olmalıdır.

● Sızıntıyı önlemek ve sistem parazitini azaltmak için sürücü topraklama terminali topraklanmalıdır,

ve topraklama kablosunun çapı, güç kaynağı hattıyla aynı veya üzerinde olmalıdır.

● AC güç kaynağını ve DC güç kaynağını servo üniteye bağlarken, belirtilen

terminal.Bunun yapılmaması arızaya veya yangına neden olabilir.

● Kablolama uzunluğu için komut giriş hattı 3m'ye kadar ve enkoder hattı 20m'ye kadar.

● Sinyal kablosu ve kodlayıcı kablosu için bükümlü çift blendajlı kablo kullanın,

ve kalkanı tek bir uçla topraklayın.

●Sürücünün U, V, W terminalleri ile motorun U, V ve W terminalleri birer birer bağlanmalıdır.

isme göre tek tek.Yanlış bağlanırsa, motor normal şekilde çalışamaz.

● Ortak DC bara ürünleri, basınca duyarlı dirençler gerektirir ve kablolama güvenlidir.

● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Bile

güç kapatıldığında, servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle, güce dokunmayın

güç kapatıldıktan sonra 5 dakika içinde terminal, aksi takdirde elektrik çarpmasına neden olabilir.

● Gücü sık sık AÇMA/KAPAMA yapmayın.Gerektiğinde

gücü sürekli AÇIN/KAPATIN, lütfen 1 dakika içinde bir veya daha az kontrol edin.Güç kaynağı bölümünden beri

servo sürücünün bir kondansatörü vardır, AÇMA/KAPAMA sırasında büyük bir şarj akımı (0,2 saniyelik şarj süresi) akar

güç kaynağı.Bu nedenle, güç sık sık açılıp/kapatılırsa, ana devre bileşenlerinin performansı

servo sürücünün içinde bozulacaktır.

● Terminal bloğu vidaları gevşekken veya kablo gevşekken güç uygulamayın.

gevşek.Aksi takdirde yangına neden olabilir.

● Aşağıdaki konumlarda uygun koruyucu önlemleri alın, aksi takdirde

makine hasar görebilir:

1. Statik elektrik nedeniyle parazite neden olan yerler;

2. Güçlü bir elektrik alanı veya güçlü bir manyetik alan oluşturan bir yer;

3. Radyasyon radyasyonunun olabileceği yerler;

4. Yakınında güç kablosu olan bir yer.

İşletim önlemleri

● Test işletiminde, kazaları önlemek için lütfen servo motoru yüksüz olarak (şebekeye bağlı değilken) test edin.

tahrik mili), aksi takdirde yaralanmaya neden olabilir.

● Destekleyici makinede çalışmaya başlarken, makineyle eşleşen kullanıcı parametrelerini önceden ayarlayın.

Parametre ayarı yapmadan çalışmaya başlamanız mekanik kayıplara veya arızaya neden olabilir.

● Kazaları önlemek için makinenin hareketli parçasının ucuna bir limit anahtarı veya durdurucu takın, aksi takdirde

mekanik hasara veya yaralanmaya neden olabilir.

● parametre ayarlarında aşırı değişiklikler yapmayın, çünkü bu

dengesiz çalışma, mekanik hasar veya yaralanma.

●Güç açıldığında veya güç kaynağı kesildiğinde, servo sürücünün ısı emicisi, harici fren direnci,

motor vb. yüksek sıcaklık durumunda olabilir.Dokunmayın, aksi takdirde yanıklara neden olabilir.

● Dikey eksende servo motor kullanırken, iş parçasının alarma geçmesini önlemek için bir güvenlik cihazı ayarlayın,

aşırı hareket, vb. Ek olarak, aşırı hareket meydana geldiğinde lütfen servo kilit durdurma ayarını yapın, aksi takdirde çalışma

parça aşırı seyahat durumuna düşebilir.

● Çalışma sırasında makinenin çalışma aralığına girmeyin, aksi takdirde yaralanmaya neden olur.

● sırasında servo motora veya makinenin hareketli parçasına dokunmayın.

çalıştırmayın, aksi takdirde yaralanmaya neden olur.

● Lütfen bir sinyal durumunda bile güvenliği sağlamak için güvenlik sistemini kurun

hat kırılması.Örneğin, pozitif aşırı hareket anahtarı (P-OT) ve negatif aşırı hareket anahtarı (N-OT) sinyalleri

fabrika ayarında bağlantısı kesilmişse, güvenli bir şekilde çalışırlar.

● gücü kapatırken servo KAPALI durumunu ayarladığınızdan emin olun.

● gücü sık sık açıp kapatmayın.Gerçek çalışma başladıktan sonra, güç AÇIK/KAPALI aralığı daha fazla olmalıdır.

1 saatten fazla sürmez, aksi takdirde servo ünitenin içindeki bileşenler erken yaşlanır.

●bir alarm oluştuğunda, neden ortadan kalktıktan sonra alarmı sıfırlayın ve

emniyete alın ve işlemi yeniden başlatın, aksi takdirde yaralanmaya neden olabilir.

● normal frenleme için fren motorunun frenini kullanmayın, aksi takdirde

arızaya neden olur.

Aksesuarlar:

	Aksesuar adı	resim
Standart Yedek Parça	Güç terminali		E1, E2 yapı sürücüsüne uyum sağlayın
	Cn3 kodlayıcı fişi		Sürücü tarafında kodlayıcı fişi
	Cn4 kontrol terminali fişi		Giriş/çıkış sinyali terminalleri, kullanıcı kablolaması
	Enkoder bağlantı hattı		Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın
	Güç hattı		Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın
	Sürücü izleme hattı		Uzaktan izleme ve ürün yazılımı güncellemesi için yazılımı bağlayın ve ayarlayın
Yedek Parça Satın Alma	USB'den RS232'ye Adaptör kablosu		Gerekirse, kendi kendine satın alma
	Ethernet iletişim hattı		Gerekirse, kendi kendine satın alma

sertifikalar

1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Değişkenin Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri

ulusal standart GB12668.501-2013'e karşılık gelen hızlı elektrikli sürücü sistemi;

3, IEC/EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk standartları

ve özel test yöntemleri), GB12668.3-2012 ulusal standardına karşılık gelir.

Diğer sorular:

S1.Uygun model nasıl seçilir?
A: Lütfen Nominal Güç, Akım, Voltaj için gereksinimlerinizi onaylayın,

Model listemize göre uygun modeli torklayın ve seçin;

S2.Programlama sistemi nasıl ayarlanır?
A: Servo sürücümüz Global İletişim protokollerini destekler: Modbus/CANopen/EtherCAT,

Lütfen sadece programlamayı deneyimlerinizi takip edin;

S3.Servo sistemimizin güç aralığı nedir?
C: Güç aralığımız 0.2-110KW arasındadır, gereksinimlerinize ulaşır;

S4.Kullandığımız kodlayıcı geri bildirim arayüzleri nedir?
C: Artımlı/kablo tasarruflu kodlayıcı gibi birden fazla Kodlayıcı geri bildirim arayüzümüz var,

17-bit/23-bit/24-bit mutlak kodlayıcı, çözücü kodlayıcı vb.
