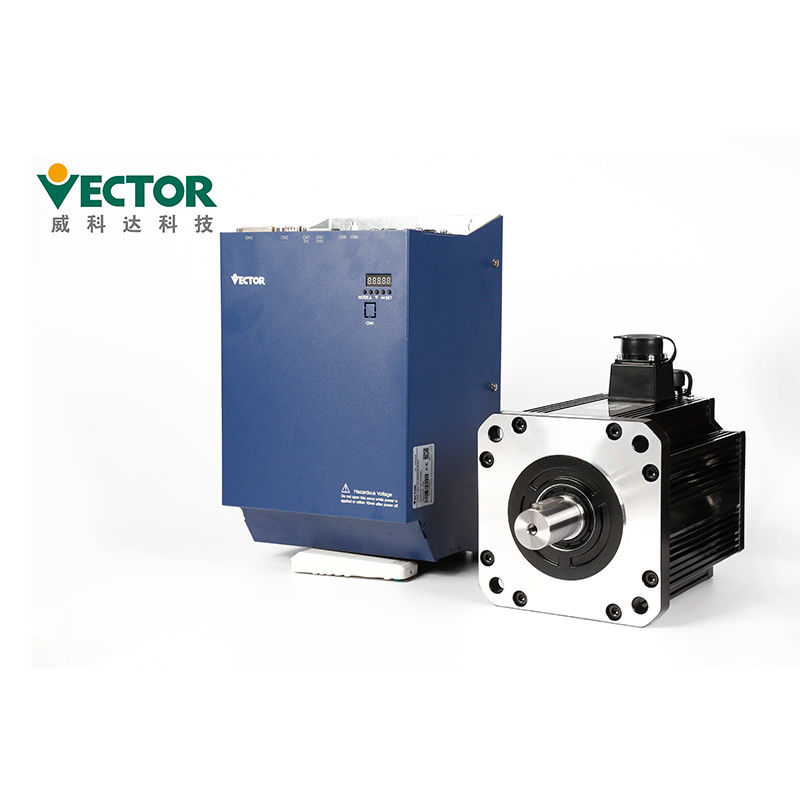

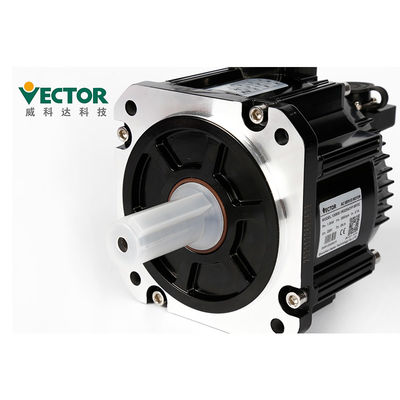

2500 Darbe Artımlı Hall Enkoderli 55kw Kapalı Döngü Servopack

Ürün Açıklaması

2500 Darbe Artımlı Hall Enkoderli 55kw Kapalı Döngü Servopack

servo paketler

Güç Aralığı 200W-110KW Kapaklar

Tek/Üç Faz 220V/380V

Modbus / CanOpen / EtherCAT

Ürün Açıklaması

Servo Sürücü Açıklaması- Servo Sürücü hakkında detaylar, Servo sürücü modeli nasıl seçilir ve kurulum nasıl yapılır?

● Sürücüyü kuru ve sağlam bir platform üzerine kurun.İyi havalandırma sağlayın ve

kurulum sırasında ısı dağılımı ve iyi bir topraklama sağlayın.

● Arızayı önlemek için lütfen belirtilen yönde kurun.

● Kurulum sırasında lütfen servo sürücünün belirtilen bir değerde tutulduğundan emin olun.

kabinin iç yüzeyinden ve diğer makinelerden uzak tutun, aksi takdirde yangına veya arızaya neden olabilir.

● Takarken, emme ve egzoz portlarını kapatmayın ve içine yabancı cisimler girmesine izin vermeyin.

ürün girmesine izin vermeyin, aksi takdirde dahili bileşenlerin yaşlanması nedeniyle arızaya veya yangına neden olabilir.

● Yaralanmalara neden olabileceğinden, bu ürünün üzerine veya altına ağır nesneler koymayın.

● Lütfen aşağıdaki ortamda kurun:

1. doğrudan güneş ışığı almayan yerler;

2.Ortam sıcaklığının 0 °C ile 55 °C aralığında olduğu yerler;

3. %0 ila %95 aralığında bağıl nem ve yoğuşma yok;

4.Su damlacıkları, buharlar, toz ve yağlı tozların bulunmadığı yerler;

5. Yüksek ısı cihazının bulunmadığı yerler;

6.Aşındırıcı olmayan, yanıcı gaz ve sıvı alanlar;

7. Su, yağ ve ilaç sıçraması kolay değildir;

8.radyoaktif radyasyona maruz kalmayan yerler;

9.Güçlü ve titreşimsiz yerler;

10.Elektromanyetik gürültü girişiminin olmadığı yerler.

Kablolama önlemleri

● Ana güç kaynağı için monofaze 220V kullanılmaması tavsiye edilir,

faz eksikliği nedeniyle elektrolitik kondansatöre zarar verebilir.

● Güç açıkken kablolamayı değiştirmeyin, aksi takdirde elektrik

şok veya yaralanma.

● Lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde

elektrik çarpmasına veya ürün arızasına neden olabilir.

● Lütfen kablolamayı ve güç kaynağını dikkatlice onaylayın.çıkış devresi

kablolama hataları veya farklı voltajların uygulanması nedeniyle kısa devre olabilir.fren çalışmıyor

mekanik hasara veya kişisel yaralanmaya neden olabilecek yukarıdaki arıza meydana geldiğinde.

● Giriş güç kablosunu cihazın U, V ve W terminallerine bağlamayın.

sür.Aksi takdirde servo sürücü zarar görecektir.

● Kablolama yaparken, güç kablosunu ve sinyal kablosunu aynı kanaldan geçirmeyin.

boruya bağlayın ve bunları birlikte paketlemeyin.Paraziti önlemek için ikisi arasındaki mesafe 30 cm'den fazla olmalıdır.

● Sürücü toprak terminali, sızıntıyı önlemek ve

sistemin paraziti ve topraklama kablosunun çapı, güç kaynağı hattıyla aynı veya üzerinde olmalıdır.

● AC güç kaynağını ve DC güç kaynağını servo üniteye bağlarken, belirtilen terminale bağlayın.

Bunun yapılmaması arızaya veya yangına neden olabilir.

● Kablolama uzunluğu için komut giriş hattı 3m'ye kadardır ve enkoder

hat 20m'ye kadar.

● Sinyal kablosu ve kodlayıcı kablosu için bükümlü çift blendajlı kablo kullanın ve

kalkanı tek bir uçla topraklayın.

●Sürücünün U, V, W terminalleri ve sürücünün U, V ve W terminalleri

motor isme göre tek tek bağlanmalıdır.Yanlış bağlanırsa, motor normal şekilde çalışamaz.

● Ortak DC bara ürünleri, basınca duyarlı dirençler ve kablolama gerektirir

güvenlidir.

● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Bile

güç kapatıldığında, servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle, güç terminaline dokunmayın.

güç kapatıldıktan sonra 5 dakika içinde, aksi takdirde elektrik çarpmasına neden olabilir.

● Gücü sık sık AÇMA/KAPAMA yapmayın.Gerektiğinde

gücü sürekli olarak AÇIN/KAPATIN, lütfen 1 dakika içinde bir veya daha az kontrol edin.Güç kaynağı bölümünden beri

servo sürücünün bir kondansatörü vardır, AÇMA/KAPAMA sırasında büyük bir şarj akımı (0,2 saniyelik şarj süresi) akar

güç kaynağı.Bu nedenle, güç sık sık açılıp/kapatılırsa, ana devre bileşenlerinin performansı

servo sürücünün içinde bozulacaktır.

● Terminal bloğu vidaları gevşekken veya kablo gevşekken güç uygulamayın.

gevşek.Aksi takdirde yangına neden olabilir.

● Aşağıdaki konumlarda uygun koruyucu önlemleri alın, aksi takdirde

makine hasar görebilir:

1. Statik elektrik nedeniyle parazite neden olan yerler;

2. Güçlü bir elektrik alanı veya güçlü bir manyetik alan oluşturan bir yer;

3. Radyasyon radyasyonunun olabileceği yerler;

4. Yakınında güç kablosu olan bir yer.

Aksesuarlar:

	Aksesuar adı	resim
Standart Yedek Parça	Güç terminali		E1, E2 yapı sürücüsüne uyum sağlayın
	Cn3 kodlayıcı fişi		Sürücü tarafında kodlayıcı fişi
	Cn4 kontrol terminali fişi		Giriş/çıkış sinyali terminalleri, kullanıcı kablolaması
	Enkoder bağlantı hattı		Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın
	Güç hattı		Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın
	Sürücü izleme hattı		Uzaktan izleme ve ürün yazılımı güncellemesi için yazılımı bağlayın ve ayarlayın
Yedek Parça Satın Alma	USB'den RS232'ye Adaptör kablosu		Gerekirse, kendi kendine satın alma
	Ethernet iletişim hattı		Gerekirse, kendi kendine satın alma

sertifikalar

1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Değişkenin Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri

ulusal standart GB12668.501-2013'e karşılık gelen hızlı elektrikli sürücü sistemi;

3, IEC/EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk standartları

ve özel test yöntemleri), GB12668.3-2012 ulusal standardına karşılık gelir.

Diğer sorular:

S1.Uygun model nasıl seçilir?
A: Lütfen Nominal Güç, Akım, Voltaj için gereksinimlerinizi onaylayın,

Model listemize göre uygun modeli torklayın ve seçin;

S2.Programlama sistemi nasıl ayarlanır?
A: Servo sürücümüz Global İletişim protokollerini destekler: Modbus/CANopen/EtherCAT,

Lütfen sadece programlamayı deneyimlerinizi takip edin;

S3.Servo sistemimizin güç aralığı nedir?
C: Güç aralığımız 0.2-110KW arasındadır, gereksinimlerinize ulaşır;

S4.Kullandığımız kodlayıcı geri bildirim arayüzleri nedir?
C: Artımlı/kablo tasarruflu kodlayıcı gibi birden fazla Kodlayıcı geri bildirim arayüzümüz var,

17-bit/23-bit/24-bit mutlak kodlayıcı, çözücü kodlayıcı vb.
