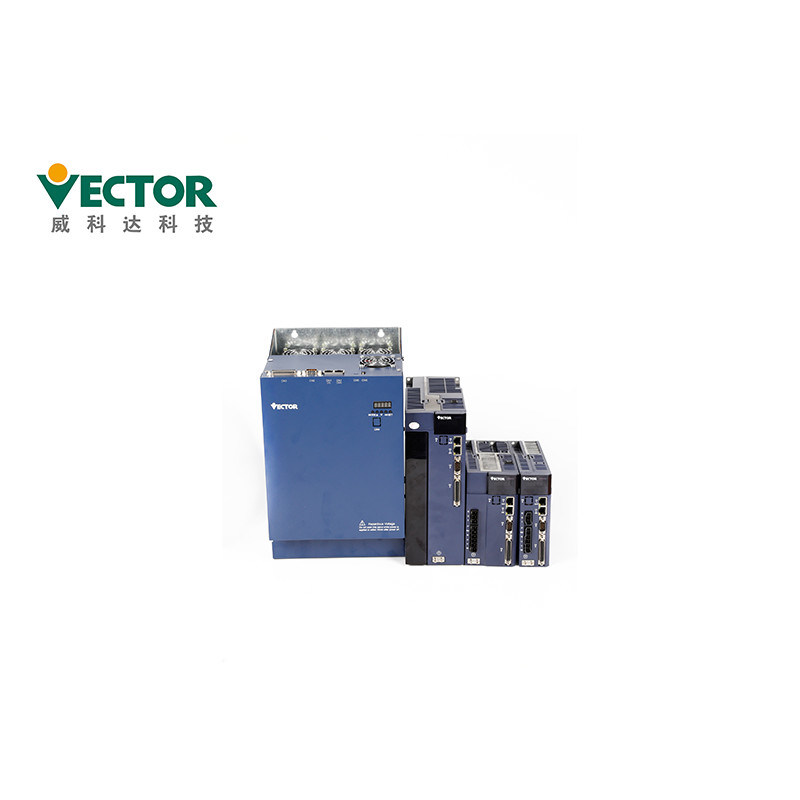

3M 5M Kablolu Tek Fazlı 750 Watt Çok Eksenli Servo Sürücü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VC-06033H-M-EA |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | T / T, Western Union, L / C |
| Yetenek temini: | 500 kit / ay |
|
Detay Bilgi |
|||
| Voltaj: | 220V | güç: | 0.75KW |
|---|---|---|---|
| Evre: | Tek aşama | İletişim Protokolleri: | CanOpen / EtherCAT / CanOpen |
| KODLAYICI: | 17 23 / 24bit Tamagawa mutlak kodlayıcı; | Anma akımı: | 6A |
| Giriş çıkış: | Darbe / Analog | Kontrol modu: | Konum / Hız / Tork |
| Uygulama: | Gıda Paketleme Makinası | Ürün adı: | 220V 750 Watt Servo Sürücü |
| Vurgulamak: | 750 Watt Çok Eksenli Servo Sürücü,Tek Fazlı Çok Eksenli Servo Sürücü |
||
Ürün Açıklaması
3M / 5M Kablo ile 220V 750 Watt Servo Sürücü Tek Fazlı Servo Motor
Ürün Açıklaması
| Ürün adı | 220V 750 Watt Servo Sürücü |
| Marka | Vektör |
| Model numarası. | VEC-VC1-00623M-ME |
| Güç | 0.75KW |
| Giriş çıkış | Darbe/Analog |
| Voltaj | 220V |
| Evre | Tek aşama |
| Anma akımı | 6A |
| İletişim Protokolleri | CanOpen / EtherCAT / Modbus |
| kodlayıcı | 17/23/24 bit mutlak kodlayıcı; |
Kablolama önlemleri
● Ana güç kaynağı için monofaze 220V kullanılmaması tavsiye edilir,
faz eksikliği nedeniyle elektrolitik kondansatöre zarar verebilir.
● Güç açıkken kablolamayı değiştirmeyin, aksi takdirde elektrik
şok veya yaralanma.
● Lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde
elektrik çarpmasına veya ürün arızasına neden olabilir.
● Lütfen kablolamayı ve güç kaynağını dikkatlice onaylayın.çıkış devresi
kablolama hataları veya farklı voltajların uygulanması nedeniyle kısa devre olabilir.
Fren, mekanik hasara veya kişisel yaralanmaya neden olabilecek yukarıdaki arıza meydana geldiğinde çalışmaz.
● Giriş güç kablosunu cihazın U, V ve W terminallerine bağlamayın.
sür.Aksi takdirde servo sürücü zarar görecektir.
● Kablolama yaparken, güç kablosunu ve sinyal kablosunu aynı kanaldan geçirmeyin.
boruya bağlayın ve bunları birlikte paketlemeyin.Paraziti önlemek için ikisi arasındaki mesafe 30 cm'den fazla olmalıdır.
● Sürücü toprak terminali, sızıntıyı önlemek ve
sistemin paraziti ve topraklama kablosunun çapı, güç kaynağı hattıyla aynı veya üzerinde olmalıdır.
● AC güç kaynağını ve DC güç kaynağını servo üniteye bağlarken, belirtilen terminale bağlayın.
Bunun yapılmaması arızaya veya yangına neden olabilir.
● Kablolama uzunluğu için komut giriş hattı 3m'ye kadardır ve enkoder
hat 20m'ye kadar.
● Sinyal kablosu ve kodlayıcı kablosu için bükümlü çift blendajlı kablo kullanın ve
kalkanı tek bir uçla topraklayın.
●Sürücünün U, V, W terminalleri ve sürücünün U, V ve W terminalleri
motor isme göre tek tek bağlanmalıdır.Yanlış bağlanırsa, motor normal şekilde çalışamaz.
● Ortak DC bara ürünleri, basınca duyarlı dirençler ve kablolama gerektirir
güvenlidir.
● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Bile
güç kapatıldığında, servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle, içindeki güç terminaline dokunmayın.
Güç kapatıldıktan 5 dakika sonra, aksi takdirde elektrik çarpmasına neden olabilir.
● Gücü sık sık AÇMA/KAPAMA yapmayın.Gerektiğinde
gücü sürekli olarak AÇIN/KAPATIN, lütfen 1 dakika içinde bir veya daha az kontrol edin.Güç kaynağı bölümünden beri
servo sürücü bir kapasitöre sahiptir, AÇIK/KAPALI güç kaynağı sırasında büyük bir şarj akımı (0,2 saniyelik şarj süresi) akar.
Bu nedenle, güç sık sık açılıp/kapatılırsa, servo sürücü içindeki ana devre bileşenlerinin performansı
degrade olacaktır.
● Terminal bloğu vidaları gevşekken veya kablo gevşekken güç uygulamayın.
gevşek.Aksi takdirde yangına neden olabilir.
● Aşağıdaki konumlarda uygun koruyucu önlemleri alın, aksi takdirde
makine hasar görebilir:
1. Statik elektrik nedeniyle parazite neden olan yerler;
2. Güçlü bir elektrik alanı veya güçlü bir manyetik alan oluşturan bir yer;
3. Radyasyon radyasyonunun olabileceği yerler;
4. Yakınında güç kablosu olan bir yer.
| Kurulum Çevre Gereksinimler |
Atmosferik basınç | 86~106kPa |
| Orta Nem | 0~55℃ | |
| Ortam sıcaklığı | 0~90%RH | |
| IP derecelendirme | IP20 | |
| Titreşim | 0~4.9m/s^2 |
Bakım ve muayene Önlemleri
● güç açıkken kabloları değiştirmeyin, aksi takdirde elektrik çarpmasına veya yaralanmaya neden olabilir.
● lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde
elektrik çarpmasına veya ürün arızasına neden olabilir.
● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Güç kapatılsa bile,
servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle 5 dakika içinde güç terminaline dokunmayın.
güç kapatıldıktan sonra, aksi takdirde elektrik çarpmasına neden olabilir.
●servo sürücüyü değiştirirken, lütfen değiştirilecek servo sürücü kullanıcı parametrelerini
değiştirin ve yedeği yeni servo sürücüye aktarın ve ardından işlemi yeniden başlatın, aksi takdirde
makine hasar görebilir.
Diğer sorular:
S1.Uygun model nasıl seçilir?
A: Lütfen Nominal Güç, Akım, Voltaj için gereksinimlerinizi onaylayın,
Model listemize göre uygun modeli torklayın ve seçin;
S2.Programlama sistemi nasıl ayarlanır?
A: Servo sürücümüz Global İletişim protokollerini destekler: Modbus/CANopen/EtherCAT,
Lütfen sadece programlamayı deneyimlerinizi takip edin;
sertifikalar
1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri
ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;
3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk
standartları ve özel test yöntemleri), ulusal standart GB12668.3-2012'ye karşılık gelir.
Kalite Kontrolü:
Dört kez Üretim testi
İki Kez 24 saatTest
Göndermeden Önce 100% Muayene
Teslim Süresi ve Nakliye Yolu
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
| Servo Sürücünün paketleme detayları | |||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| ctn.Boyut | 280*208*78 | 280*208*112 | 375*290*155 |
