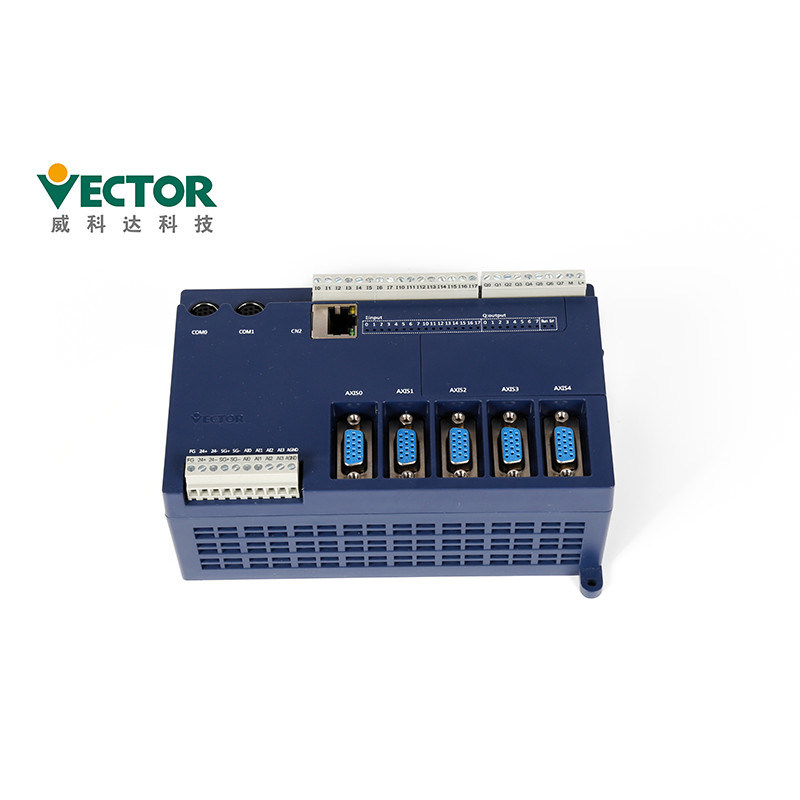

Laminasyon Ekipmanları için MULTIPROG CanOpen 5 Eksen Hareket Kontrol Cihazı

Ürün Açıklaması

MULTIPROG IEC61131-3 Laminasyon Ekipmanları için Standart CanOpen 5 Eksen Hareket Kontrol Cihazı

VA serisi hareket kontrolörü, MULTIPROG programlama aracını kullanır ve 5 programlamayı destekler

IEC61131-3 uluslararası standardının dilleri, uygulama programcılarının

başladı.Bu hareket kontrol cihazı üç tür arabirimi destekler: darbe, analog ve hareket için CanOpen

kontrol.Bu ürün aslında veri yolu olmayan hareket kontrolör ürünlerinde liderdir.

Ürünler Özellikler

Yazılımın Tanıtımı:

Analog mod - Destek 4*Servo + 12*Sanal Eksen

Darbe Modu - Destek 5*Servo + 11*Sanal Eksen

CANopen Modu - Destek Maks.16 Eksen

Performans:

Sinyal işleme yeteneği - ARM'nin güçlü bilgi işlem yeteneği, FPGA'nın mükemmel yüksek hızlı sinyali

işleme yeteneği;Çalışma Hızı - 6 eksenli çalışma döngüsü sadece 500 mikrosaniye sürer.

Güçlü Hareket Kontrol Fonksiyonları

1. Hareket kontrol fonksiyon bloğu PLCOPEN2.0'a uygundur, Ayrıca CNC fonksiyon bloklarını da destekler

2. Jerk işlevini destekleyin, hızlanma/yavaşlama değişim oranını ayarlayın;Tampon Modu işlevini destekler,

daha yumuşak hareket eğrisi.

3. Bazı endüstriler için özel fonksiyon blokları sağlayın, çözümleri optimize edin ve uygulamayı daha iyi hale getirin

kullanışlı ve verimli:

Vector, müşteriler için genel çözümler sağlamaya odaklanır.için özelleştirilmiş özel modüllerimiz var.

endüstri için müşteriler, örneğin: baskı sonrası ekipman için özel modüller, lider için özel modüller

ağır atalet yükü için kenar kağıt besleme, kesme modülleri ve Mutlak hareket modülü vb.Kullanım

özel modüller, hareket kontrolörlerinin uygulamasını daha kolay ve daha verimli hale getirir.

ÇOK PROG Programlama dili:

MULTIPROG, IL ve ST'nin ait olduğu IL, ST , FBD, LD, SFC beş programlama dilini destekler.

metin programlama dili, FBD, LDAnd SFC, grafik programlama diline aittir.ile bir program

bağımsız işlevler kod bölümü ve veri bölümü olarak ikiye ayrılır.Kod bir veya birkaç dilde yazılmıştır

​​IL, ST , FBD, LD, SFC ve veriler değişken iş emrinde bildirilir.Bu bölümde,

değişkenleri ve bunları bu beş programlama dilinde nasıl programlayacağınızı bildirin:

〖1 〗IL, Talimat Listesinin bir kısaltmasıdır;

〖2 〗ST, Yapılandırılmış Metin yapılandırılmış metnin kısaltmasıdır;

〖3 〗FBD, Fonksiyon Blok Şeması fonksiyon tablosunun kısaltmasıdır;

〖4 〗LD, Merdiven Diyagramı merdiven diyagramının bir kısaltmasıdır;

〖5 〗SFC, SequentialFunction Chart'tır, sıralı fonksiyon grafiğinin kısaltmasıdır;

Grafik benzeri bir programlama dilinde, programlar yukarıdan aşağıya ve soldan sağa taranır.İçinde

metin tabanlı programlama dili, programlar yukarıdan aşağıya taranır.

MULTIPROG programlama arayüzü sunumu

MULTIPROG'u açtıktan sonra sadece bir ana sınırı olduğunu görebilirsiniz.Fonksiyona göre,

gösterildiği gibi farklı alanlara bölünmüştür.

a.Açık programlama yapısı, standart programlama dili

B.FBD, LD ve IL arasında çapraz derlemeyi destekler ve karma programlamayı destekler

C.IEC61131-3 programlama dillerini destekler: FBD, LD, IL, ST ve SFC

IEC61131-3 standardına sahip programlama modeli

1) VA hareket kontrolörü tarafından kullanılan MULTIPROG programlama yazılımının bir programlama dili vardır.

ve IEC 61131-3 programlama sistemine uygun program yapısı.IEC 61131-3'te,

program ve projelerin oluşturulması Program Organizasyon Birimi'nde (POU) yapılır.POU birimi şunlardan oluşur:

üç bölümden oluşur: PROGRAM, FUNCTIONBLOCK ve FUNCTION.Beş fonksiyonel blok OB, PB, DB'nin yerini alır,

Geleneksel PLC programlama dilinin SB ve FB'si.Gösterildiği gibi daha verimli ve daha özlü.

2) IEC 61131-3 programlama yazılımı modeli, aşağıda gösterildiği gibi hiyerarşik bir yapı ile temsil edilir, yazılım

model, yapılandırma, kaynak, görev, program dahil olmak üzere çeşitli parçalar arasındaki ilişkiyi tanımlar.

organizasyon birimi, global değişkenler, G/Ç konfigürasyonu vb.Programlama süreci karmaşık bir programı programlayabilir,

veya birkaç küçük modüle bölünerek aynı anda birden fazla ayrı program indirilebilir, çalıştırılır,

veya programı gerçekleştirmek için çok sayıda göreve dönüştürmek, modülerliği ve operasyonel prosedürlerin verimliliğini gösterildiği gibi geliştirmek.

Genişletme Üniteleri

Vikeda hareket denetleyicisinin ana bilgisayar IO genişletme modülü esas olarak 8IO, 16I ve 16O'ya sahiptir.8IO şu anlama gelir:

genişletme modülünde 8 dijital giriş portu ve 8 dijital çıkış portu (transistör tipi çıkış);16 demek istediğim

genişletme modülünde 8 dijital giriş bağlantı noktası ve 8 dijital çıkış bağlantı noktası (transistör çıkışı) bulunur.16 DI bağlantı noktası;16O

genişletme modülünün 16 DO bağlantı noktasına (transistör çıkışı) sahip olduğu anlamına gelir;bunlar arasında DI ve DO seçilebilir

NPN ve PNP türlerini seçmek için hareket denetleyicisi ana bilgisayarındaki atlama telleri aracılığıyla

Bu ürünün kullanıldığı ortamın sıcaklığı -10°C ile +40°C arasındadır.Uzun süreli çalışma için,

ortam sıcaklığının +40°C'nin altında olması tavsiye edilir.Ortam sıcaklığı aşılırsa

+40°C, ürün güvenilirliğini sağlamak için lütfen iyi havalandırılan bir yere koyun.Bu ürün yüklüyse

bir dağıtım kutusu, dağıtım kutusunun boyutu ve havalandırma koşulları, tüm dahili

elektronik cihazlar aşırı ısınma tehlikesine maruz kalmamalı, olup olmadığına dikkat edilmelidir.

makinenin titreşimi dağıtım kutusunun elektronik cihazlarını etkileyecektir.ek olarak

kullanım koşulları aşağıdakileri içerir:

⑴ Yüksek ısıtma cihazları olmayan yerler;
⑵ Su damlacıkları, buhar, toz ve yağlı tozların bulunmadığı yerler;
⑶ Aşındırıcı, yanıcı gaz veya sıvının bulunmadığı yerler;
⑷ Yüzen toz ve metal parçacıkların olmadığı yerler;
⑸ Sağlam ve titreşimsiz bir yer;
⑹ Elektromanyetik gürültü girişimi olmayan bir yer.

Farklı Genişletme birimleri ve İşlevler

Paketleme ve Nakliye

Teslimat süresi

1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.

2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.

CE & ROHS Sertifikaları

Bizim takım
