Robtic ve CNC Fonksiyonlu Ethercat Bus Çok Eksenli Hareket Kontrol Cihazı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VE-MU-AN-16-SMB |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 144 * 128 * 69mm, 176 * 164 * 78mm, 316 * 164 * 78mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | 500-1000 kit / Ay |
|
Detay Bilgi |
|||
| Programlama aracı: | CODESYS | Dil: | IEC61131-3 Standart 6 dil |
|---|---|---|---|
| eksen: | 16 Eksen | Genişleme: | IO, Dijital, Analog, Kodlayıcı, Termokupl, Hibrit |
| Sertifikalar: | CE, FCC | İletişim Protokolleri: | EtherCAT Veriyolu |
| Sıklık: | 0.8GHz | İletişim Fonksiyonları: | RS485, Ethernet ve USB |
| Vurgulamak: | Ethercat Bus Çok Eksenli Hareket Kontrol Cihazı,CNC Çok Eksenli Hareket Kontrol Cihazı,IEC61131-3 Çok Eksenli Step Motor Kontrol Cihazı |
||
Ürün Açıklaması
Robtic ve CNC Fonksiyonlu Ethercat Bus Çok Eksenli Hareket Kontrol Cihazı
Hareket kontrol fonksiyon bloğu PLCOPEN2.0 ile uyumludur.
64 servo eksen bağlanabilir, gerçek eksen ve sanal eksen aynı anda kontrol edilebilir,
veri yolu 100 Mbps hızında iletişim kurar, iki servo köle istasyonu arasındaki mesafe
100M ve otobüsün tüm genişleme sisteminin tam dijital IO konfigürasyonu 30.000 noktaya ulaşabilir.
Ürünler Özellikler
| Ürün:% s | Ethercat Bus Çok Eksenli Hareket Kontrol Cihazı |
| Marka | Vektör |
| Model numarası. | VEC-VE-MU-AN-16-SMB |
| eksen | 16 Eksen |
| Programlama Aracı | KODSYS |
| Programlama dili |
IEC61131-3 programlama dillerini destekler: FBD, LD, IL, ST,SFC ve CFC |
| Ana frekans | 0.8GHZ |
| Genişletme Üniteleri | Dijital, Analog, Enkoder, Termokupl, Hibrit |
| İletişim Protokolleri | EtherCAT Otobüsü |
PLCopen, endüstriyel otomasyon verimliliği sağlayan bağımsız bir küresel organizasyondur.
kullanıcı ihtiyaçları.1992 yılında kurulmuştur ve merkezi Hollanda'dadır ve ABD, Japonya,
Çin ve Kore.PLCopen, piyasa talebinin gereksinimlerini takip eder ve ana odak noktası
ortak standartlar tanımlayarak otomasyon verimliliği.PLCopen ve üyeleri teknik konulara odaklanır
endüstri mühendisliğinin maliyetini azaltmak için IEC 61131-3 standardı etrafındaki spesifikasyonlar.
IEC 61131-3 spesifikasyonunun sözdizimi, programlanabilir uygulama için bir dizi mekanizma sunar.
farklı hedef platformlarda kontrolörler.Modüler planlama ve tasarım sayesinde, şartname böler
kontrol eylemleri iki kısma ayrılır: mantıksal işlemler ve donanım eylemleri.Mantıksal kısım sözdizimini birleştirir
IEC 61131-3'te ortak bir açıklama formatında tanımlanır ve onu uygular, donanım eylemleri ise
kontrol mantığının donanımı kullanmasına izin veren, her donanım için özel bir ürün yazılımı kitaplığı ile tasarlanmıştır
Her hedef platformdaki kaynaklar.Bu tasarım, farklı kontrol çiplerinin kontrol eylemlerini yürütmesine izin verir
IEC 61131-3 sözdiziminde tasarlanmıştır ve tasarımcıların kullanmak için yalnızca IEC 61131-3 sözdizimini öğrenmeleri gerekir
programlanabilir kontrolör tasarımı için desteklenen kontrol çipleri.IEC 61131-3 standardı, altı
standart programlama dilleri:
(Talimat Listesi,IL)
(Merdiven Şeması,LD)
(Fonksiyon Blok Şeması,FBD)
(Yapılandırılmış Metin Dili,STL)
(Sıralı Fonksiyon Tablosu,SFC)
(Sürekli Fonksiyon Tablosu,CFC)
VE hareket kontrolörü, PLCopen'i tam olarak destekleyen CODESYS programlama platformunu kullanır.
spesifikasyon ve kullanıcının birçok standart fonksiyon kitaplığına başvurmasına izin verir;üst düzey dil
programlama yöntemi, PLC üreticilerinin ve kullanıcılarının kendi tescilli yazılımlarını geliştirmelerini kolaylaştırır
fonksiyon blokları ve talimat kitaplıkları ve sektöre özel oluşturmak için benzer kontrol programlarını ödünç almak
Kullanıcının programlama verimliliğini önemli ölçüde artırabilen "süreç paketleri".

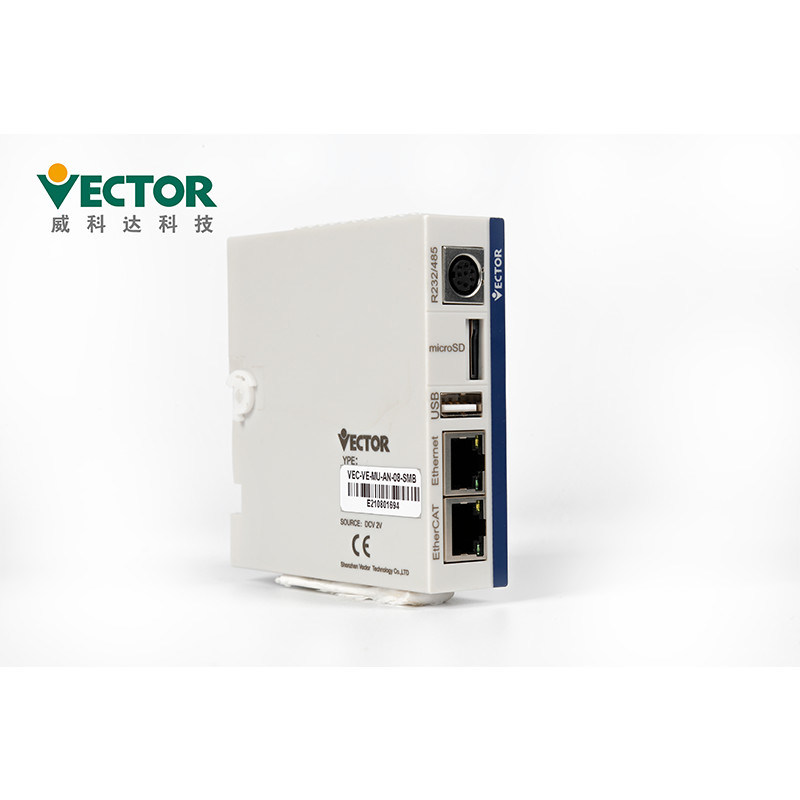

VE kontrolör mimarisi entegrasyonunun şematik bir diyagramı aşağıda gösterilmiştir:
① RS232/485 ② MicroSD kart
③ USB ④ Ethernet
⑤ EtherCAT ⑥ Güç kaynağı modülleri
CODESYS Yazılımı:
CODESYS yazılımı, VE'nin geliştirilmesi ve uygulanması için standart bir yazılımdır.
programlanabilir hareket kontrol ürünleri.CODESYS yazılım platformu VE sağlar
tam konfigürasyon, programlama, hata ayıklama, izleme özelliklerine sahip kontrolörler
ortamı, esnek ve güçlü IEC dilini işlemek için özgür.
codeSYS yazılımı, mühendislik ve ekipmanların yönetimini sağlar,
VE denetleyici ürünleri için aşağıdaki yapılandırmaları sağlar:
1. CPU yapılandırması;
2. G/Ç modülü yapılandırması;
3. EtherCAT veri yolu;
4. ModbusRTU/ModbusTCP veri yolu;
5. Standartlaştırılmış programlama (IEC61131-3 uyumlu).
6. Altı programlama dilinin tümünü destekler: Yapılandırılmış Metin (ST), İşlev Bloğu Tablosu
7. (FBD), Komut Listesi (IL), Keystone (LD), Sıralı Fonksiyon Haritası (SFC) ve
8. IEC61131-3 Genişletilmiş Programlama Dili Sürekli İşlev Haritası (CFC)
9. Esnek ve kapsamlı özellik blok kitaplıkları ve kullanıcı tanımlı kitaplıkları destekler
10. Çevrimdışı simülasyon işlevi, PLC donanımını bağlamanıza gerek yoktur, program simülasyon hata ayıklamasını tamamlayın
11. Akıllı hata ayıklama hatası kontrol işlevi
12. Hataları derleyin, programlama hatalarını hızla bulun ve günlükleri tanılayın
13. Örnek izleme
14. Proses değişkeninin zaman serisi grafiği oluşturulur
Ürün Modelleri:
| VEC-VE-MU-AN-08-SMB | Ana frekans 0.4GHZ, 8 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kütüphanesi |
| VEC-VE-MU-AN-16-SMB | Ana frekans 0.8GHZ, 16 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kütüphanesi |
| VEC-VE-MU-AN-32-SMB | Ana frekans 1.2GHZ, 32 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kütüphanesi |
| VEC-VE-MU-AN-64-SMB |
Ana frekans 1.6GHZ, 64 eksenli çalışma kontrolü, 61131-3 standardına uygun, hareket kontrol kütüphanesi |
Genişletme Üniteleri
EtherCAT bus birleştirici, dijital giriş çıkış genişletme modülü, analog giriş çıkışı
genişletme modülü, termokupl genişletme modülü, kodlayıcı (prob işlevli,
AB faz diferansiyel darbesi gönderebilir) genişletme modülü, hibrit genişletme modülü.
16 noktalı DI girişi, 16 noktalı DO çıkışı (genişletilebilir 2 yollu kodlayıcı sayısı)
giriş ve çıkış NPN veya PNP olabilir
Paketleme ve Nakliye
| Motion Controller'ın paketleme detayları | |||||
| Ürün:% s | VA Hareketi | VA Genişletme | VE Hareket | VE Genişletme(32) | VE Genişletme(76) |
| ctn.Boy | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Teslimat süresi
| Miktar | 1-5 takım | 50-100 takım | 200-500 takım |
| Teslimat süresi | 3 gün içerisinde | 5-10 gün | 15-25 gün |
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
Sertifikalar:
VE serisi Motion controller için CE ve FCC sertifikalarımız var.
