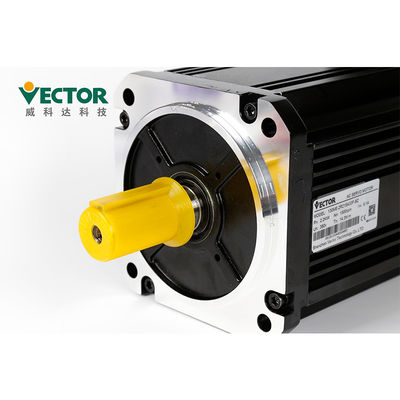

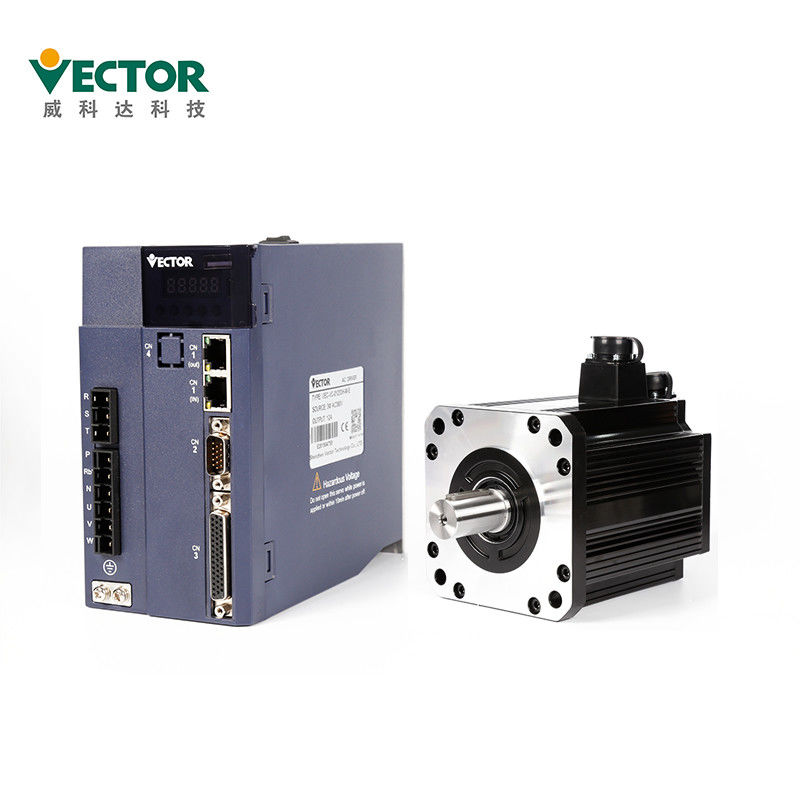

Yüksek Hızlı 2.2Kw CNC Servo Kiti Servo Motor Kontrol Cihazı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VC-01223H-ME |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | T / T, Western Union, L / C |
| Yetenek temini: | 500 kit / ay |
|
Detay Bilgi |
|||
| Voltaj: | 220V | güç: | 2.2kw |
|---|---|---|---|
| Evre: | 3 Faz | İletişim Protokolleri: | CanOpen / Ethercat / Modbus |
| KODLAYICI: | 2500 darbeli artımlı + Hall kodlayıcı; | Anma akımı: | 12A |
| Giriş çıkış: | Darbe / Analog | Kontrol modu: | Tork / Konum / Hız |
| Uygulama: | Tekstil Makinesi Uyumlu CNC Kontrol Cihazı | Ürün adı: | Yüksek Hızlı 2Kw 220V AC Servo Motor Sürücü |
| Vurgulamak: | CE 2.2KW CNC Servo Kiti,2.2Kw CNC Servo Kiti,2.2Kw CNC Servo Motor Kontrol Cihazı |
||
Ürün Açıklaması
Tekstil Makinesi Uyumlu CNC Kontrolör için Yüksek Hızlı 2.2Kw 220V AC Servo Motor Sürücü
Yüksek Hızlı 2.2Kw 220V AC Servo Motor Sürücüsü
AC Gücü 2.2KW
Üç Fazlı 220V
Modbus / CanOpen / EtherCAT
Konum / Hız / Tork Kontrol Modu
2500 darbe artımlı + Hall kodlayıcı;
Ürün Açıklaması
| Ürün adı | Yüksek Hızlı 2.2Kw 220V AC Servo Motor Sürücüsü |
| Marka | Vektör |
| Model numarası. | VEC-VC-01223H-ME |
| Güç | 2.2KW |
| Giriş çıkış | Darbe / Analog |
| Voltaj | 220V |
| Evre | Üç faz |
| Anma akımı | 12A |
| İletişim Protokolleri | Modbus / CanOpen / EtherCAT |
| kodlayıcı | 2500 darbe artımlı + Hall kodlayıcı; |
| Voltaj | Kontrol modu | Tek fazlı / üç fazlı tam kontrollü düzeltme SVPWM modülasyonu |
| kodlayıcı | Enkoder Geri Beslemesi | 2500 darbe artımlı + Hall kodlayıcı; 2500 darbe artımlı; 17 bit Tamagawa mutlak kodlayıcı; 23 bit Tamagawa mutlak kodlayıcı; 24 bit Nikon mutlak kodlayıcı; |
| Darbe Komut Girişi | Darbe Tipi | Diferansiyel giriş, Açık kollektör |
| Frekans aralığı | Diferansiyel giriş: 0-500kHz, darbe genişliği 1us'tan büyük Açık kollektör: 0-300kHz, darbe genişliği 2.5us'tan büyük |
|
| Darbe Modu | darbe + yön;AB artıları;CW+CCW; | |
| Analog giriş | Voltaj aralığı | -10V - 10V |
| Giriş Empedansı | 10kΩ | |
| Maksimum Frekans | 1.5kHz | |
| DI/DO Arayüz Türü | NPN/PNP | |
| İletişim | Modbus/CANopen/EtherCAT | |
| Dijital Giriş | Sürücüyü Etkinleştir, Sürücüyü Sıfırla, Tork Komutu A/B Anahtarı, Tork Komutu Ters Çevir Etkinleştir, İleri Tork Sınırı A/B Anahtarı, Negatif Tork Sınırı A/B Anahtarı, İleri Hız Sınırı A/B anahtarı, negatif hız sınırı A/B anahtarı, ileri elle kumanda, geri elle kumanda, hız komut ters etkinleştirme, ana hız kaynağı A/B anahtarı, hız durdurma etkinleştirme, konumu temizle sayım, hız modu Sıfır sabit, çoklu hız seçimi 0, çoklu hız hız seçimi 1, çok hızlı hız seçimi 2, çok hızlı hız seçimi 3, konum komutu yasak, konum komutu geri, darbe komutu yasak, elektronik dişli oranı anahtar 1, konum hatası Temizle, sıfıra dön, çok segmentli konumu tetikle, çok parçalı konum seçimi 0, çok parçalı konum seçimi 1, çok parçalı konum seçimi 2, çok bölümlü konum seçimi 3, çok bölümlü konum yönü seçimi, sıfır dönüş başlangıç anahtarı girişi, xy darbesi ve dahili konum planlaması anahtarlama, kontrol Modu anahtarı 0, kontrol modu anahtarı 1, kesinti sabit uzunluğu etkinleştir giriş, kesinti sabit uzunluğunu iptal et, kesinti sabit uzunluğunu tetikle, ikinci setin ilk seti kazanç anahtarı, sıfırlama hatası, konum modunda pozitif limit anahtarı, Ters limit anahtarı pozisyon modu, tam kapalı döngü modunda açık ve kapalı döngü, elektronik dişli oranı anahtarı 2, motor aşırı ısınma girişi, acil durdurma girişi, dahili tetik temizleme, dahili tetik seti, dahili sayaç sayma darbesi, dahili sayaç temizleme, hız modu YUKARI YUKARI modu YUKARI sinyal, hız modu YUKARI modu AŞAĞI modu AŞAĞI Sinyal, AI sıfır kayması otomatik düzeltme. |
|
| Dijital Çıkış | Sürücü etkin, hıza varış, hız düşürme, hız artışı, sıfır hız, hız aşımı limit, ileri dönüş, geri dönüş, hata çıkışı, tork modunda ileri hız limiti, tork modu Negatif hız limitinde, tork modunda konumlandırma tamamlanır, Konumlandırma çıkışa yakın, sıfır dönüş tamamlandı, konum hatası çok büyük, çıkış sabit uzunlukta kesilir, yazılım limit çıkışı verilir, fren çıkışıdır Giriş komutu geçerlidir, genellikle KAPALI, her zaman AÇIK, tork limit çıkışı, tork varış, dahili tetik durumu, dahili sayaç sayısı geldi, hız tutarlı, darbe pozisyon komutu sıfır çıktı |
|
Kurulum Önlemleri
● Sürücüyü kuru ve sağlam bir platform üzerine kurun.İyi havalandırma sağlayın ve
kurulum sırasında ısı dağılımı ve iyi bir topraklama sağlayın.
● Arızayı önlemek için lütfen belirtilen yönde kurun.
● Kurulum sırasında lütfen servo sürücünün iç kısımdan belirli bir mesafede tutulduğundan emin olun.
kabinin ve diğer makinelerin yüzeyine, aksi takdirde yangına veya arızaya neden olabilir.
| Kurulum Çevre Gereksinimler |
Atmosferik basınç | 86~106kPa |
| Orta Nem | 0~55℃ | |
| Ortam sıcaklığı | 0~90%RH | |
| IP derecelendirme | IP20 | |
| Titreşim | 0~4.9m/s^2 |
● Takarken, emme ve egzoz portlarını kapatmayın ve yabancı cisimlere izin vermeyin.
ürünün içine girmesi, aksi takdirde dahili bileşenlerin yaşlanması nedeniyle arızaya veya yangına neden olabilir.
● Yaralanmalara neden olabileceğinden, bu ürünün üzerine veya altına ağır nesneler koymayın.
● Lütfen aşağıdaki ortamda kurun:
1. doğrudan güneş ışığı almayan yerler;
2.Ortam sıcaklığının 0 °C ile 55 °C aralığında olduğu yerler;
3. %0 ila %95 aralığında bağıl nem ve yoğuşma yok;
4.Su damlacıkları, buharlar, toz ve yağlı tozların bulunmadığı yerler;
5. Yüksek ısı cihazının bulunmadığı yerler;
6.Aşındırıcı olmayan, yanıcı gaz ve sıvı alanlar;
7. Su, yağ ve ilaç sıçraması kolay değildir;
8.radyoaktif radyasyona maruz kalmayan yerler;
9.Güçlü ve titreşimsiz yerler;
10.Elektromanyetik gürültü girişiminin olmadığı yerler.
| Anahtar Adı | Tuş işlevi |
| PAR/ALM | mod değiştirme, önceki menüye dönme |
| ▲(ekle) | LED dijital tüpün yanıp sönen bit değerini artırın |
| ▼(aralık) | LED dijital tüpün yanıp sönen rakam değerini azaltın |
| DUR/RST | Yanıp sönen LED tüpünü sola hareket ettirir;yüksek veri değerini kontrol eder 5 bitten uzun;Hata sıfırlama;Fn işlevini yürütün |
| RD/Ağ | parametre değerlerini oku/yaz;fn sayfasına gir |
İşletim önlemleri
● Test çalışmasında, kazaları önlemek için lütfen servo motoru yüksüz olarak test edin.
(tahrik miline bağlı değil), aksi takdirde yaralanmaya neden olabilir.
● Destekleyici makinede çalışmaya başlarken, makineyle eşleşen kullanıcı parametrelerini ayarlayın
önceden.Parametre ayarı yapmadan çalışmaya başlamanız mekanik kayıplara veya arızaya neden olabilir.
● Kazaları önlemek için makinenin hareketli parçasının ucuna bir limit anahtarı veya stoper monte edin,
aksi takdirde mekanik hasara veya yaralanmaya neden olur.
● kararsız çalışmaya neden olabileceğinden parametre ayarlarında aşırı değişiklikler yapmayın,
mekanik hasar veya yaralanma.
●güç açıldığında veya güç kaynağı kesildiğinde, servo sürücünün ısı emicisi, harici
fren direnci, motor vb. yüksek sıcaklık durumunda olabilir.Dokunmayın, aksi takdirde yanıklara neden olabilir.
● dikey eksende bir servo motor kullanırken, iş parçasının altına düşmesini önlemek için bir güvenlik cihazı ayarlayın
alarm, aşırı hareket vb. Ayrıca aşırı hareket meydana geldiğinde lütfen servo kilit durdurma ayarını gerçekleştirin,
aksi takdirde iş parçası aşırı hareket durumuna düşebilir.
● Çalışma sırasında makinenin çalışma aralığına girmeyin, aksi takdirde yaralanmaya neden olur.
● sırasında servo motora veya makinenin hareketli parçasına dokunmayın.
çalıştırmayın, aksi takdirde yaralanmaya neden olur.
● Lütfen bir sinyal hattının kopması durumunda bile güvenliği sağlamak için güvenlik sistemini kurun.Örneğin,
pozitif aşırı hareket anahtarı (P-OT) ve negatif aşırı hareket anahtarı (N-OT) sinyallerinin bağlantısı kesildiğinde
fabrika ayarında güvenli bir şekilde çalışırlar.
● gücü kapatırken servo KAPALI durumunu ayarladığınızdan emin olun.
● gücü sık sık açıp kapatmayın.Gerçek çalışma başladıktan sonra, güç AÇIK/KAPALI aralığı
1 saatten fazla olabilir, aksi takdirde servo ünite içindeki bileşenler erken yaşlanacaktır.
●bir alarm oluştuğunda, neden ortadan kalktıktan sonra alarmı sıfırlayın ve
emniyete alın ve işlemi yeniden başlatın, aksi takdirde yaralanmaya neden olabilir.
● Normal frenleme için fren motorunun frenini kullanmayın, aksi takdirde arızaya neden olabilir.
Bakım ve muayene Önlemleri
● güç açıkken kabloları değiştirmeyin, aksi takdirde elektrik çarpmasına veya yaralanmaya neden olabilir.
● lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde
elektrik çarpmasına veya ürün arızasına neden olabilir.
● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Güç kapatılsa bile,
servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle, içindeki güç terminaline dokunmayın.
Güç kapatıldıktan 5 dakika sonra, aksi takdirde elektrik çarpmasına neden olabilir.
●servo sürücüyü değiştirirken, lütfen daha önce değiştirilecek servo sürücü kullanıcı parametrelerini yedekleyin.
değiştirme ve yedeği yeni servo sürücüye aktarın ve ardından işlemi yeniden başlatın,
aksi takdirde makine hasar görebilir.
Aksesuarlar:
| Aksesuar adı | resim | ||
| Standart Yedek Parça | Güç terminali | |
E1, E2 yapı sürücüsüne uyum sağlayın |
| Cn3 kodlayıcı fişi | Sürücü tarafında kodlayıcı fişi | ||
| Cn4 kontrol terminali fişi | Giriş/çıkış sinyali terminalleri, kullanıcı kablolaması | ||
| Enkoder bağlantı hattı | Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın |
||
| Güç hattı | Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın |
||
| Sürücü izleme hattı | Uzaktan izleme ve ürün yazılımı güncellemesi için yazılımı bağlayın ve ayarlayın | ||
| Yedek Parça Satın Alma | USB'den RS232'ye Adaptör kablosu | Gerekirse, kendi kendine satın alma | |
| Ethernet iletişim hattı | Gerekirse, kendi kendine satın alma |
sertifikalar
1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri
ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;
3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk
standartları ve özel test yöntemleri), ulusal standart GB12668.3-2012'ye karşılık gelir.
Kalite Kontrolü:
Dört kez Üretim testi
İki Kez 24 saatTest
Göndermeden Önce 100% Muayene
Teslim Süresi ve Nakliye Yolu
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
| Servo Sürücünün paketleme detayları | |||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| ctn.Boyut | 280*208*78 | 280*208*112 | 375*290*155 |
Paketleme:
| Servo Sürücünün paketleme detayları | |||||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| ctn.Boyut | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
