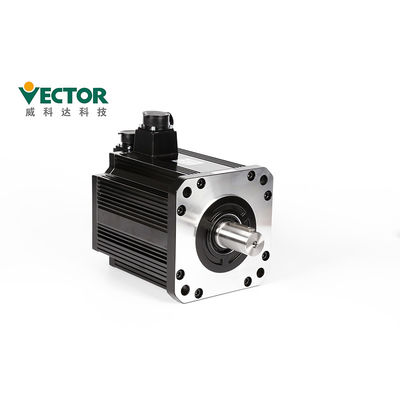

EtherCAT Servo Hareket Kontrol Sistemi Karton Kapak Besleyici için AC Servo Kontrol Cihazı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VC-01233HC-ME / 180MB-4R520A33F-MF2 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | USD 300-450 / kit |
| Ambalaj bilgileri: | 280 * 208 * 78 mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | T / T, Western Union, L / C |
| Yetenek temini: | 500 kit / ay |
|
Detay Bilgi |
|||
| Voltaj: | 380V | güç: | 4.5 kW |
|---|---|---|---|
| Anma akımı: | 12A | Nominal Hız: | 2000 rpm |
| Anma Torku: | 21,5 Nm | Evre: | 3 Faz |
| Motor flanş boyutu: | 180mm | İletişim Protokolleri: | Modbus / CANopen / EtherCAT |
| model: | VEC-VC-01233HC-ME / 180MB-4R520A33F-MF2 | Uygulama: | Karton Kapak Besleyici |
| Vurgulamak: | 2000rpm Servo Hareket Kontrol Sistemi,EtherCAT Servo Hareket Kontrol Sistemi,EtherCAT AC Servo Kontrol Cihazı |
||
Ürün Açıklaması
Karton Kapak Besleyici için EtherCAT/Canopen Bus Tipi Servo Amplifikatör Kontrol Cihazı
EtherCAT/Canopen Bus Tipi Servo Amplifikatör
AC Gücü 380V 4.5KW
17/23bit Tamagawa mutlak enkoderli üç fazlı;
Modbus/CANopen/EtherCAT İletişim Protokol Tipi
Ürün Açıklaması
| Ürün:% s | Karton Kapak Besleyici için AC Servo Sürücü Kontrol Cihazı |
| Marka | Vektör |
| Model numarası. | VVEC-VC-01233HC-ME/180MB-4R520A33F-MF2 |
| Güç | 4.5KW |
| Voltaj | 380V |
| Evre | Üç faz |
| Anma Hızı | 2000 rpm |
| Anma akımı | 9.5A |
| Anma Torgu | 21.5Nm |
| İletişim Protokolleri | Modbus/CANopen/EtherCAT |
| Anahtar Adı | Tuş işlevi |
| mod | mod değiştirme, önceki menüye dönme |
| ▲(ekle) | LED dijital tüpün yanıp sönen bit değerini artırın |
| ▼(aralık) | LED dijital tüpün yanıp sönen rakam değerini azaltın |
| ◄◄(vardiya) | Yanıp sönen LED tüpünü sola hareket ettirir;yüksek veri değerini kontrol eder 5 bitten uzun;Hata sıfırlama;Fn işlevini yürütün |
| AYARLAMAK | parametre değerlerini oku/yaz |
Kurulum:
● Sürücüyü kuru ve sağlam bir platform üzerine kurun.İyi havalandırma sağlayın ve
kurulum sırasında ısı dağılımı ve iyi bir topraklama sağlayın.
● Arızayı önlemek için lütfen belirtilen yönde kurun.
● Kurulum sırasında lütfen servo sürücünün belirtilen bir değerde tutulduğundan emin olun.
kabinin iç yüzeyinden ve diğer makinelerden uzak tutun, aksi takdirde yangına veya arızaya neden olabilir.
| Kurulum Çevre Gereksinimler |
Atmosferik basınç | 86~106kPa |
| Orta Nem | 0~55℃ | |
| Ortam sıcaklığı | 0~90%RH | |
| IP derecelendirme | IP20 | |
| Titreşim | 0~4.9m/s^2 |
● Takarken, emiş ve egzoz portlarını kapatmayın ve ürünün içinde yabancı cisimlere izin vermeyin.
girmeyin, aksi takdirde dahili bileşenlerin yaşlanması nedeniyle arızaya veya yangına neden olabilir.
● Yaralanmalara neden olabileceğinden, bu ürünün üzerine veya altına ağır nesneler koymayın.
● Lütfen aşağıdaki ortamda kurun:
1. doğrudan güneş ışığı almayan yerler;
2.Ortam sıcaklığının 0 °C ile 55 °C aralığında olduğu yerler;
3. %0 ila %95 aralığında bağıl nem ve yoğuşma yok;
4.Su damlacıkları, buharlar, toz ve yağlı tozların bulunmadığı yerler;
5. Yüksek ısı cihazının bulunmadığı yerler;
6.Aşındırıcı olmayan, yanıcı gaz ve sıvı alanlar;
7. Su, yağ ve ilaç sıçraması kolay değildir;
8.radyoaktif radyasyona maruz kalmayan yerler;
9.Güçlü ve titreşimsiz yerler;
10.Elektromanyetik gürültü girişiminin olmadığı yerler.
Kablolama önlemleri
● Ana güç kaynağı için monofaze 220V kullanılmaması tavsiye edilir,
faz eksikliği nedeniyle elektrolitik kondansatöre zarar verebilir.
● Güç açıkken kabloları değiştirmeyin, aksi takdirde elektrik çarpmasına veya yaralanmaya neden olabilir.
● Lütfen profesyonel teknisyenler tarafından kablolama veya inceleme yapın, aksi takdirde
elektrik çarpmasına veya ürün arızasına neden olabilir.
● Lütfen kablolamayı ve güç kaynağını dikkatlice onaylayın.çıkış devresi
kablolama hataları veya farklı voltajların uygulanması nedeniyle kısa devre olabilir.fren çalışmıyor
mekanik hasara veya kişisel yaralanmaya neden olabilecek yukarıdaki arıza meydana geldiğinde.
● Giriş güç kablosunu cihazın U, V ve W terminallerine bağlamayın.
sür.Aksi takdirde servo sürücü zarar görecektir.
● Kablolama yaparken, güç kablosunu ve sinyal kablosunu aynı borudan geçirmeyin ve demet yapmayın.
birlikte.Paraziti önlemek için ikisi arasındaki mesafe 30 cm'den fazla olmalıdır.
● Sızıntıyı önlemek ve sistem parazitini azaltmak için sürücü topraklama terminali topraklanmalıdır,
ve topraklama kablosunun çapı, güç kaynağı hattıyla aynı veya üzerinde olmalıdır.
● AC güç kaynağını ve DC güç kaynağını servo üniteye bağlarken, belirtilen terminale bağlayın.
Bunun yapılmaması arızaya veya yangına neden olabilir.
● Kablolama uzunluğu için komut giriş hattı 3m'ye kadar ve enkoder hattı 20m'ye kadar.
● Sinyal kablosu ve kodlayıcı kablosu için bükümlü çift blendajlı kablo kullanın ve blendajı tek bir uçla topraklayın.
●Sürücünün U, V, W terminalleri ile motorun U, V ve W terminalleri tek tek bağlanmalıdır.
ismine göre.Yanlış bağlanırsa, motor normal şekilde çalışamaz.
● Ortak DC bara ürünleri, basınca duyarlı dirençler gerektirir ve kablolama güvenlidir.
● Lütfen güç kapatıldıktan sonra en az 5 dakika gücü kontrol edin.Bile
güç kapatıldığında, servo sürücünün içinde yüksek voltaj kalabilir.Bu nedenle, güç terminaline dokunmayın.
güç kapatıldıktan sonra 5 dakika içinde, aksi takdirde elektrik çarpmasına neden olabilir.
● Gücü sık sık AÇMA/KAPAMA yapmayın.Gücü sürekli olarak AÇMAK/KAPATMAK gerektiğinde, lütfen
1 dakika içinde bir veya daha az kontrol edin.Servo sürücünün güç kaynağı bölümünde bir kapasitör bulunduğundan, büyük bir şarj
AÇMA/KAPAMA güç kaynağı sırasında akım (0,2 saniyelik şarj süresi) akar.Bu nedenle, güç AÇILIR/KAPATILDIĞINDA
sık sık, servo sürücü içindeki ana devre bileşenlerinin performansı düşecektir.
● Terminal bloğu vidaları gevşekken veya kablo gevşekken güç uygulamayın.Aksi takdirde yangına neden olabilir.
● Aşağıdaki konumlarda uygun koruyucu önlemleri alın, aksi takdirde makine hasar görebilir:
1. Statik elektrik nedeniyle parazite neden olan yerler;
2. Güçlü bir elektrik alanı veya güçlü bir manyetik alan oluşturan bir yer;
3. Radyasyon radyasyonunun olabileceği yerler;
4. Yakınında güç kablosu olan bir yer.
Aksesuarlar:
| Aksesuar adı | resim | ||
| Standart Yedek Parça | Güç terminali | |
E1, E2 yapı sürücüsüne uyum sağlayın |
| Cn3 kodlayıcı fişi | Sürücü tarafında kodlayıcı fişi | ||
| Cn4 kontrol terminali fişi | Giriş/çıkış sinyali terminalleri, kullanıcı kablolaması | ||
| Enkoder bağlantı hattı | Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın |
||
| Güç hattı | Standart kablo uzunluğu müşteriye göre 3, 5, 8, 10, 13, 15 metredir. ihtiyaçlar Bağımsız konektör sağlayın |
||
| Sürücü izleme hattı | Uzaktan izleme ve ürün yazılımı güncellemesi için yazılımı bağlayın ve ayarlayın | ||
| Yedek Parça Satın Alma | USB'den RS232'ye Adaptör kablosu | Gerekirse, kendi kendine satın alma | |
| Ethernet iletişim hattı | Gerekirse, kendi kendine satın alma |
Paketleme:
| Servo Sürücünün paketleme detayları | |||||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| ctn.Boyut | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Motion Controller'ın paketleme detayları | |||||
| Ürün:% s | VA Hareketi | VA Genişletme | VE Hareket | VE Genişletme(32) | VE Genişletme(76) |
| ctn.Boyut | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Teslim Süresi ve Nakliye Yolu
| miktar | 1-5 takım | 50-100 takım | 200-500 takım |
| Teslimat süresi | 3 gün içerisinde | 5-10 gün | 15-25 gün |
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
Sertifikalar:
1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri
ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;
3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk
standartları ve özel test yöntemleri), ulusal standart GB12668.3-2012'ye karşılık gelir.
