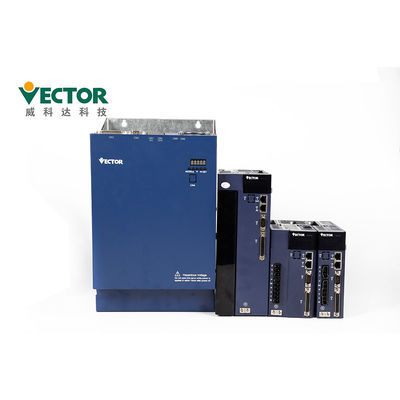

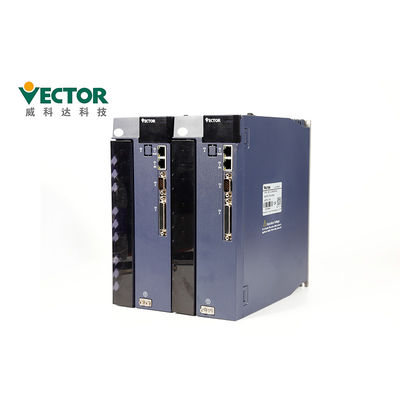

Konum Hızı Tork Kontrol Modeli ile Darbe Girişi 15KW PWM Servo Amplifikatör
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Vector |
| Sertifika: | CE |
| Model numarası: | VEC-VC-03233H-M-EA |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 kit |
|---|---|
| Fiyat: | To Be Discussed |
| Ambalaj bilgileri: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Teslim süresi: | 3-5 iş günü |
| Ödeme koşulları: | T / T, Western Union, L / C |
| Yetenek temini: | 500 kit / ay |
|
Detay Bilgi |
|||
| Voltaj: | 380V | güç: | 15kW |
|---|---|---|---|
| Evre: | Üç faz | İletişim Protokolleri: | Modbus / EtherCAT / CanOpen |
| KODLAYICI: | 17/23/24 bit mutlak kodlayıcı | Anma akımı: | 32A |
| Giriş: | Nabız | Kontrol modu: | Konum / Hız / Tork |
| Uygulama: | Robotik / CNC | ||
| Vurgulamak: | Darbe Girişi PWM Servo Amplifikatör,15KW PWM Servo Amplifikatör,15KW PWM Servo Sürücü |
||
Ürün Açıklaması
Konum / Hız / Tork Kontrol Modelli PWM Servo Amplifikatör
Ürün Açıklaması
| Ürün adı | PWM Servo Amplifikatör |
| Marka | Vektör |
| Model numarası. | VEC-VC-03233H-M-EA |
| güç4 | 15KW |
| Giriş | Nabız |
| Voltaj | 380V |
| Evre | Üç faz |
| Anma akımı | 32A |
| İletişim Protokolleri | Modbus/CANopen/EtherCAT |
| kodlayıcı | 17/23/24 bit mutlak enkoder |
Servo Sürücü nasıl çalışır?Konum kontrol modeli, Hız kontrol modeli ve Trogue kontrol modeli.
| Voltaj | Kontrol modu | Tek fazlı / üç fazlı tam kontrollü düzeltme SVPWM modülasyonu |
| kodlayıcı | Enkoder Geri Beslemesi | 2500 darbe artımlı + Hall kodlayıcı; 2500 darbe artımlı; 17 bit Tamagawa mutlak kodlayıcı; 23 bit Tamagawa mutlak kodlayıcı; 24 bit Nikon mutlak kodlayıcı; |
| Darbe Komut Girişi | Darbe Tipi | Diferansiyel giriş, Açık kollektör |
| Frekans aralığı | Diferansiyel giriş: 0-500kHz, darbe genişliği 1us'tan büyük Açık kollektör: 0-300kHz, darbe genişliği 2.5us'tan büyük |
|
| Darbe Modu | darbe + yön;AB artıları;CW+CCW; | |
| DI/DO Arayüz Türü | NPN/PNP | |
| İletişim | Modbus/CANopen/EtherCAT | |
| Konum Modu | Komut Giriş Yöntemi | Darbe Komutu İç Planlama Pozisyonu Hedef konuma, hıza, hızlanmaya ve yavaşlamaya göre planlayın zaman Trapez hız eğrisi Kübik hız eğrisi Mutlak / bağıl komut modu |
| Talimat Yumuşatma Modu | Düşük Geçişli Filtreleme / Medyan Filtreleme | |
| Elektronik Dişli Oranı | N/M;(M=1~2147483647,N=1~2147483647) | |
| Tork Sınırı | Dahili Tork Sınırı / Analog Tork Sınırı | |
| İleri Besleme Tazminatı | Hız İleri Besleme / İleri Geri Besleme Tork | |
| Tork Telafisi | Sabit Tork Kompanzasyonu / Analog Tork Kompanzasyonu / Otomatik Tork Kompanzasyonu; |
|
| Hız Kontrol Modu | Komut Giriş Tipi | Darbe Frekansı / Analog / Dahili Planlama Hızı |
| Hız Kontrol Aralığı | 1~maksimum hız | |
| Bant genişliği | 1kHz | |
| Tork Sınırı | Dahili Tork Sınırı / Analog Tork Sınırı | |
| Talimat Yumuşatma Modu | Düşük Geçişli Filtreleme / Medyan Filtreleme | |
| İleri Besleme Tazminatı | Tork ileri beslemesi | |
| Tork Telafisi | Sabit Tork Kompanzasyonu / Analog Tork Kompanzasyonu / Otomatik Tork Kompanzasyonu; |
|
| Tork Kontrol Modu | Komut Giriş Tipi | Dahili Tork Referansı / Analog Kontrol Torku |
| Tork Telafisi | Sabit Tork Kompanzasyonu / Analog Tork Kompanzasyonu / Otomatik Tork Kompanzasyonu; |
|
| Hız Limiti | Dahili Hız Limiti / Analog Hız Limiti | |
Servo Sürücü Açıklaması- Servo Sürücü hakkında detaylar, Servo sürücü modeli nasıl seçilir ve kurulum yapılır?

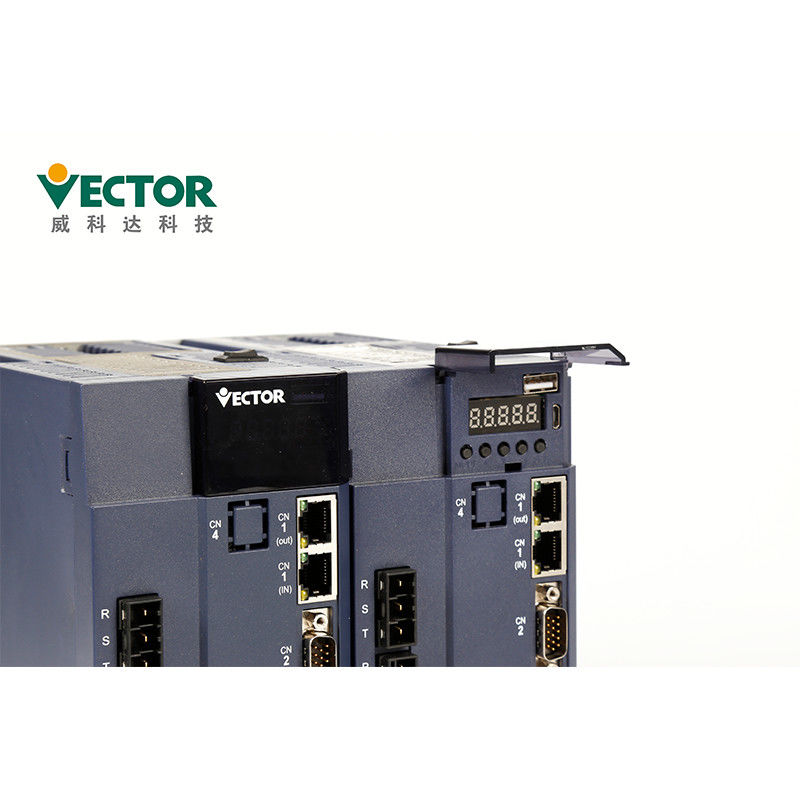

Panelde 8 adet buton ve 5 adet dijital tüp bulunmaktadır.8 düğmeden sadece 5'i kullanılabilir ve
kalan 3 düğme saklıdır.Beş düğmenin genel işlevleri aşağıdaki tabloda gösterilmiştir.
| Anahtar Adı | Tuş işlevi |
| PAR/ALM | mod değiştirme, önceki menüye dönme |
| ▲(ekle) | LED dijital tüpün yanıp sönen bit değerini artırın |
| ▼(aralık) | LED dijital tüpün yanıp sönen rakam değerini azaltın |
| DUR/RST | Yanıp sönen LED tüpünü sola hareket ettirir;yüksek veri değerini kontrol eder 5 bitten uzun;Hata sıfırlama;Fn işlevini yürütün |
| RD/Ağ | parametre değerlerini oku/yaz;fn sayfasına gir |
İşletim önlemleri
● Test çalışmasında, kazaları önlemek için lütfen servo motoru yüksüz (tahrik miline bağlı değil) test edin, aksi takdirde yaralanmaya neden olabilir.
● destekleyici makinede çalışmaya başlarken, kullanıcı parametrelerini ayarlayın
makineyle önceden eşleşen.Parametre ayarı yapmadan çalışmaya başlamanız mekanik kayıplara veya arızaya neden olabilir.
● Kazaları önlemek için makinenin hareketli parçasının ucuna bir limit anahtarı veya durdurucu takın, aksi takdirde mekanik hasara veya yaralanmaya neden olur.
● parametre ayarlarında aşırı değişiklikler yapmayın, çünkü bu
dengesiz çalışma, mekanik hasar veya yaralanma.
●güç açıldığında veya güç kaynağı kesildiğinde, cihazın ısı emicisi
servo sürücü, harici fren direnci, motor vb. yüksek sıcaklık durumunda olabilir.Dokunmayın, aksi takdirde yanıklara neden olabilir.
● Dikey eksende servo motor kullanırken, iş parçasının alarma geçmesini, aşırı hareket etmesini vb. önlemek için bir güvenlik cihazı ayarlayın. Ayrıca, aşırı hareket meydana geldiğinde lütfen servo kilit durdurma ayarını yapın, aksi takdirde iş parçası aşırı seyahat durumuna düşebilir.
● Çalışma sırasında makinenin çalışma aralığına girmeyin, aksi takdirde yaralanmaya neden olur.
● sırasında servo motora veya makinenin hareketli parçasına dokunmayın.
çalıştırmayın, aksi takdirde yaralanmaya neden olur.
● Lütfen bir sinyal durumunda bile güvenliği sağlamak için güvenlik sistemini kurun
hat kırılması.Örneğin pozitif aşırı sürüş anahtarı (P-OT) ve negatif aşırı sürüş anahtarı (N-OT) sinyalleri fabrika ayarında ayrıldığında güvenli bir şekilde çalışırlar.
● gücü kapatırken servo KAPALI durumunu ayarladığınızdan emin olun.
● gücü sık sık açıp kapatmayın.Gerçek operasyon başladıktan sonra,
güç AÇIK/KAPALI aralığı 1 saatten fazla olmalıdır, aksi takdirde servo ünite içindeki bileşenler erken yaşlanacaktır.
●bir alarm oluştuğunda, neden ortadan kalktıktan sonra alarmı sıfırlayın ve
emniyete alın ve işlemi yeniden başlatın, aksi takdirde yaralanmaya neden olabilir.
● normal frenleme için fren motorunun frenini kullanmayın, aksi takdirde
arızaya neden olur.
sertifikalar
1. CE (AB Güvenlik Standardı);
2. IEC/EN61800-5-1:2007 (Bölüm 5-1'deki elektrik, termal ve enerji için güvenlik gereksinimleri
ulusal standart GB12668.501-2013'e karşılık gelen değişken hızlı elektrikli sürücü sistemi;
3, IEC / EN61800-3: 2004 + A1 (hız kontrollü elektrikli sürücü sistemi bölüm 3 elektromanyetik uyumluluk
standartları ve özel test yöntemleri), ulusal standart GB12668.3-2012'ye karşılık gelir.
Kalite Kontrolü:
Dört kez Üretim testi
İki Kez 24 saatTest
Göndermeden Önce 100% Muayene
Teslim Süresi ve Nakliye Yolu
1. Küçük siparişler için her zaman 1 hafta içinde teslimat yapabiliriz.
2. Ürünlerimiz Hava, Kara veya Deniz yoluyla sevk edilebilir.
| miktar | 1-5 takım | 50-100 takım | 200-500 takım |
| Teslimat süresi | 3 gün içerisinde | 5-10 gün | 15-25 gün |
| Servo Sürücünün paketleme detayları | |||||
| Ürün:% s | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| ctn.Boyut | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
